KY手把手教你DIY第二弹——使用烙铁（附三种常用线材介绍）

哟 在第一弹介绍如何换琴枕之后紧接着的第二弹就来了

本次的内容是怎么使用焊烙铁 这个严格地说不算是DIY 只算是DIY的基础课程 还处于准备阶段的东西 但是却是很重要的内容 为什么这么说呢 容我先唠叨几句 第一就是说到教大家DIY 最适合自己来做的一个就是电路 也是DIY中非常有乐趣和多变的一种 并且电路这个东西是可以非常个性化的 你完全可以去做最适合你的电路 而做电路的前提准备就是你要熟练正确地使用烙铁 同时吉他、效果器电路维修、更换甚至包括自己做乐器连接线 DIY单块、箱头都是必不可少地要用上烙铁 第二点就是有朋友说这些DIY都太简单了 诚然 不过一些麻烦的维修比如换指板、换钢筋、换品丝、换漆 这些确实有难度系数 但也不是不能发出来 不过这些东西需要经验的积累 很难一次成手 并且有不可逆的风险 不太适合学习 所以想要学习这些的请直接企鹅我 第三是确确实实有很多朋友不会正确焊接

好了 废话不多说 进入正题：

首先是如何购置一把合适的烙铁

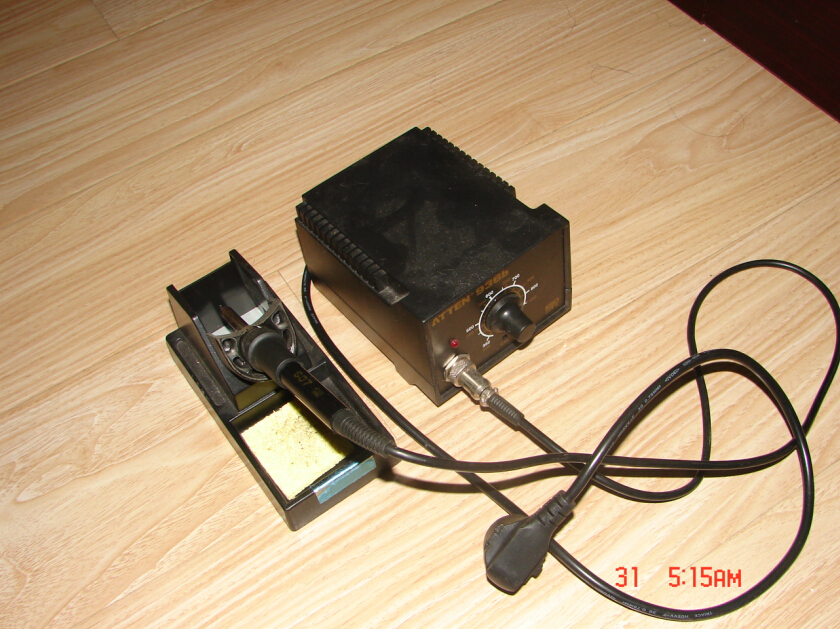

现在市面上有各种各样的烙铁 这里KY推荐大家 购买可控温的烙铁 也就是可改变功率的烙铁 我这里使用的是一个焊台 可以直接控制温度 非常方便 也有那种直接在烙铁上控温的
为什么要选择一个可控温的烙铁呢？ 因为我们可能有使用不同温度的时候 不同的焊锡丝也会有不同的熔点 总之也不会比普通烙铁贵很多 我这个烙台也才100块而已 所以大家尽量买这种的吧


*另外不可缺少的就是烙铁清洁海绵【图内黄色物体】 这种东西用于清洁烙铁 请大家务必准备一个 不然的话你的烙铁寿命会减少很多 因为在焊锡的时候烙铁还会接触金属外壳 会在烙铁尖形成氧化物 当这种氧化物多的时候你的烙铁就会出现导热不足问题 从而没办法再融掉焊锡丝了 清洁海绵使用的方法很简单 没焊过一个或几个焊点 在浸水后的海绵上擦两下就行了

至于烙铁架推荐大家也准备一个 挺便宜的玩意 不然你的烙铁随便放的话可能会烫到其他东西


第二点就是焊锡的选择 我这里推荐大家一下买那种很细的焊锡丝 如图右

这种细的焊锡丝很方便 我们在焊接电路或者电路板的时候 较粗的焊锡丝可能会一下上很多的锡 不方便焊接
*千万不要买左边这种很粗的焊锡丝 这种焊锡丝是含铅的 不但不容易焊接 而且容易出现虚焊的情况 并且其中的铅会挂在焊锡头上 大大减少焊铁寿命 同时最重要的是这种焊锡熔时的烟是有毒的 吸入后对身体影响很大 吾辈最早也不知道 每次使用这种焊锡丝十分钟左右就会出现头疼的情况 切记不要使用这种的焊锡

另外这里说下含银焊锡和含金焊锡 含银焊锡我使用过 有人说会有益于信号传导 我想说在理论上确实是这样 不过就吉他内的几个焊点 hifi金耳也应该听不出来了 金银焊锡同理 有人说用了金银焊锡能明显感觉声音通透了 我猜这么说的人不是在说hifi胆机【因为焊点非常多】就是在忽悠你 另外含银的熔点是要比一般焊锡的熔点高一些的 使用含银焊锡的话我们需要把温度调的更高一点【当然也有低温含银焊锡】 含银焊锡的焊点表面和普通焊锡有些区别 是一种发暗、有点磨砂感的状态 总之金银都不重要 重要的是千万不要含铅


下面就是正式焊接的程序 如果你第一次使用焊铁 应把焊铁温度调在350度左右预热 达到温度后让焊铁头吃锡 也就是用焊铁熔掉焊锡丝 让一层焊锡包裹在焊铁头上 之后正式操作

首先是介绍一下给焊脚焊接线的方法 也是用的最多的一种 【因为KY君只有两只手 而操作焊锡也需要两只手 所以就没办法一边焊一边拍照了 下面的图为示意图 如果有不是很明白的地方请留言】

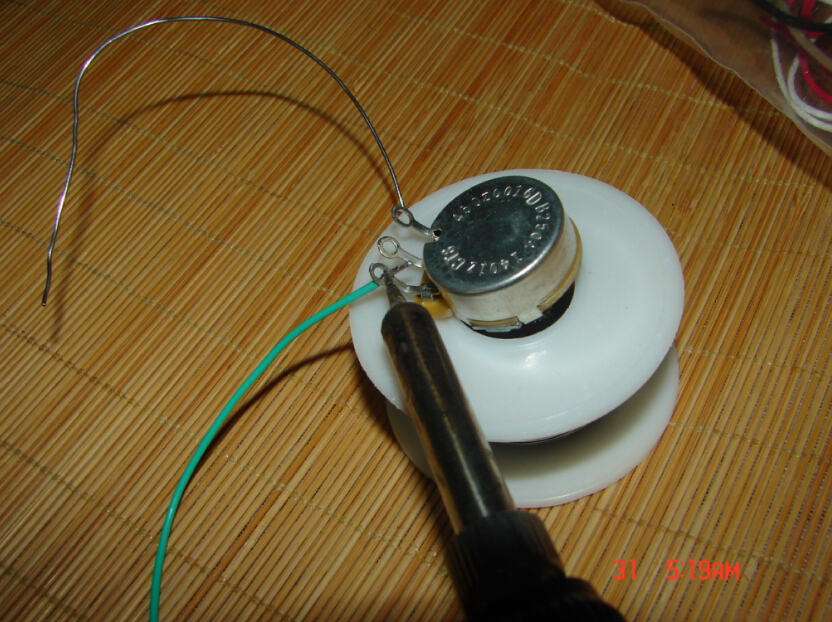

首先把要焊接的元件放在一个尽量固定的地方【比如护板上 或者使用泡沫板插入等等】 焊接这种焊脚的方法有很多种 这里我推荐两种给大家 一是如图 把要焊接的线放在焊脚上 使用烙铁对焊脚和焊线一起加热 然后将焊锡点在焊脚上熔锡 待焊锡完全包裹住线与焊脚的时候 一手拿着线 固定住位置 另一只手撤掉烙铁 待焊锡冷却后松开焊线【可以通过嘴吹风的方式加快焊锡冷却】

另一种方法是先加热焊脚 然后让焊脚挂锡 在加热焊脚让锡融掉 同时把焊锡放在焊脚上 让焊锡包裹住焊线 这种方法的缺点是焊锡可能无法完全包裹住焊脚 从而衍生出的一种方法是种线法 这种方法我们下面讲给电位器外壳焊接的时候讲 个人感觉用来焊接焊脚时种线法不是很好用

注意事项：
1、烙铁是用来加热焊脚和焊线 而不可把焊锡直接用焊铁熔掉 然后再用焊铁往要焊的部分上“抹” 这样很容易虚焊
2、温度不可过高 温度过高后焊锡会一直留在烙铁上 并且容易损坏元件
3、如果直接用烙铁熔锡 也必须要用烙铁加热焊接部分 之后见锡自然从烙铁上进入焊接位置方可
4、正常的焊点为平锥型【特别是电路板上】 形成了很圆的焊点常常是因为虚焊


接下来介绍的是怎么给电位器外壳焊接【同给琴桥接接地线方法】


给电位器外壳焊接 常常是不熟练使用烙铁的朋友头疼的问题 很多朋友把焊锡用烙铁熔掉 然后涂在外壳上 这种方法是很错误的
要正确给电位器外壳焊接 首先第一步用烙铁加热外壳 温度同样不宜过高 依然还是上面我们焊接焊脚时的温度即可
在加热差不多的时候用焊锡点在烙铁头和外壳中间 这样焊锡即可留在电位器外壳上了 这时焊锡也是呈平铺状的 如果形成了一个圆球说明电位器外壳温度不够

接下来还是给大家介绍两种方法 第一种即是在焊锡熔掉足够多的时候 把要焊接的线放入熔掉的焊锡内 并接触烙铁头 经过几秒后移开烙铁 待焊点凝固

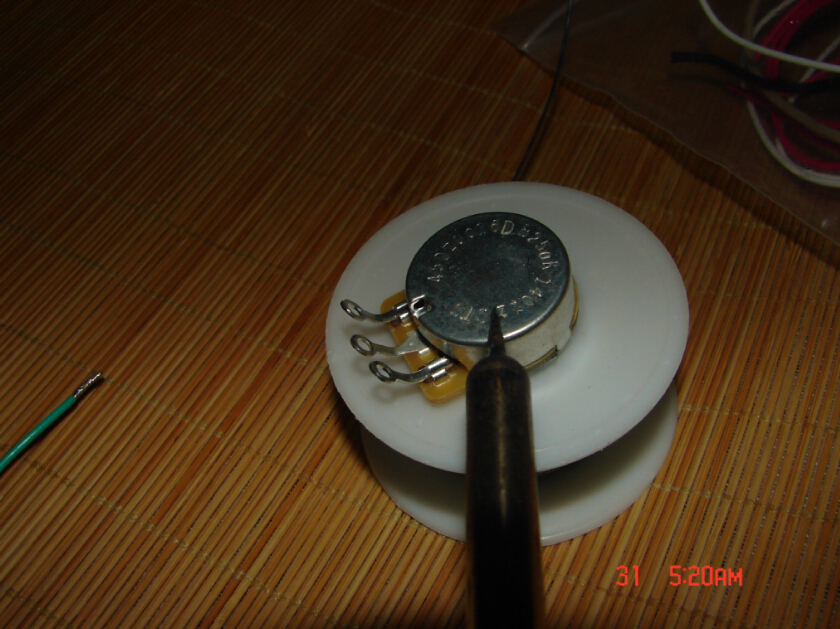

如图就是在给拾音器外壳熔掉足够焊锡


第二种方法就是种线法 这种方法也同上一种方法一样 先给拾音器外壳吃锡 待熔掉了足够多的锡的时候移开烙铁 但不移开焊锡丝 等焊接部分凝固了之后预留一部分焊锡丝 用烙铁熔断

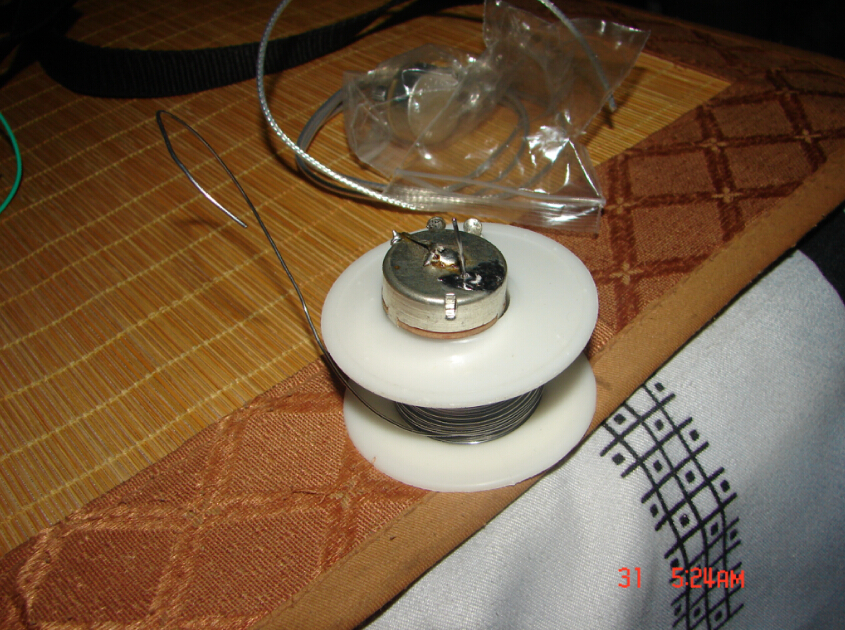

如图就是种线法 留出一个没熔的焊丝的小尾巴出来

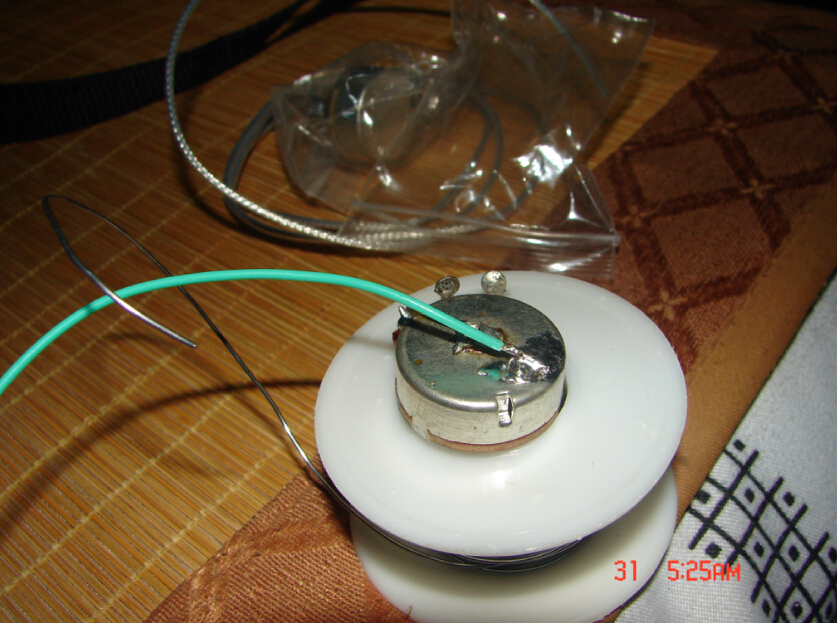

接下来把要焊的线放在凝固的焊锡上 紧挨着小尾巴 再用烙铁把小尾巴从上往下熔掉 正好覆盖在要焊的线上 待熔掉的焊锡凝固就完成了 这种方法很适合焊接电位器外壳 对于焊脚也可以使用这种方法 不过焊接焊脚的时候这种方法需要一定熟练度 不太熟练的朋友可能会造型虚焊或者焊锡过多等情况

于是本篇的正文就这么多了 下面给大家再多介绍一下常用的几种连接线：

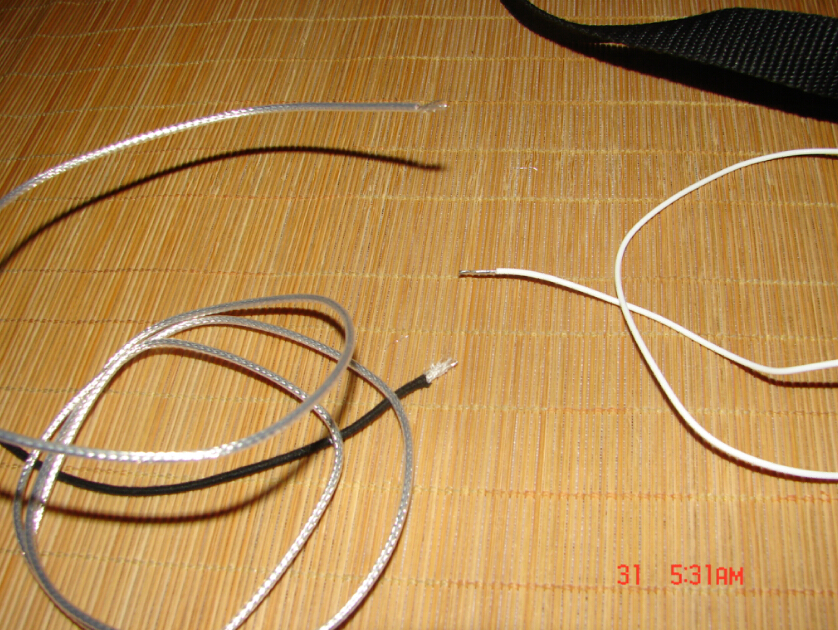

如图是三种焊接电路最常用的连接线
最上面这个粗的线是屏蔽网线 这种线的好处在于屏蔽作用很好 另外剥开后的屏蔽网的部分可以直接焊接 如果你技术很好的话可以用一根线完成几个电位器外壳之间的焊接 这种网线很适合连接插孔和作为接地线 缺点是这种屏蔽网线比较粗 不好弯曲 焊接的时候如果都用这种线并且电路仓比较小的情况下需要合理安排
中间这种【白色线】是特氟龙含银线 这种线在电路中很常用 比较细也比较好摆弄 大家焊接电路的时候就可以使用这种线 【有一种和这种很像的 即芯为铜线的那种普通线最好不要用 虽说连接线对音色传导在吉他中的作用不很大 但最差的那种线确实会损失高频信号 让你插电的声音有些闷闷的】
最下面这种【黑色线】为布蜡线 fender常常使用这种线 这种线的特点是外层为浸蜡布 这种线被很多做电路的朋友所喜欢 据称为对信号传到更好 个人暂没发现什么明显区别 另外这种线还分为双芯的和七芯的 有人也对这个大家炒作 比如7用音箱2用琴什么的 个人也没发现有什么确实的不同 这种线的缺点是【当然有人觉得是优点】比较容易固型 也就是你弯它一下 他就保持那个形状了 另外一个我认为的缺点是焊点部分的这种线更容易断 所以焊接后整理线的时候不要直接拉扯 而是在焊点前预留一部分再弯曲它


于是本期的内容就这么多了 本次写的较多 确实是因为烙铁的使用非常重要 不然后面我们讲的各种各样的电路都免谈了 另外这里再多说两句 一些朋友说DIY什么的比较多余 要做这些东西直接拿给琴行去做就可以了 自己还不一定弄得好 这里我就抛去什么DIY乐趣这些没用的东西了 光说一些比较实际的
1、拿去琴行做你得花钱 这个原因比较实际了吧 一些琴行在维修这方面要价很高 改装个性化的东西收费则更高 而且大部分琴行也不会做 就说你不想要这些个性化的东西 光是电路出了问题去维修 琴行也不一定能给你做的很好 我一个朋友就是去琴行维修电路 本来就是个焊点掉了 结果拿回来后直接出了噪音 检查是元件被焊坏了 而且大多琴行【不论大小】也不会为没弄好而负责 你让我们焊我们就焊咯 我们给你焊完就完了 谁知道你是不是原来就有噪音
2、琴行未必专业 专业会维修修理的琴行太少了 就上一期换琴枕来说 我见过有的琴行直接往下敲 注意不是轻敲脱胶是直接往下敲 直接用带着木头一起下来了 还有直接撬的 我这里不是说什么“只有我才是最专业”这种话 但确实用专业的方法的琴行太少了 包括什么北京某号称专业调琴的琴行伙计给人调琴拧裂指板 某去琴行修品丝结果这个品不打了 然后后面高把位打了一片等等这样的事儿我也早屡见不鲜了 而且还都是身边的真人真事 而我能拿出来教给大家的方法 绝对没有我没试过或者什么野路子的方法 来这里哗众取宠 只要是我写过的东西都是为别人也是为自己负责任的东西 随便就拿来什么东西我没研究过的是绝对不会随便写给别人看的 就上次换琴枕的方法 有兴趣的朋友可以翻墙y2b看看国外专业的维修工作室是不是这种方法
3、如果你真就是土豪 动一下手的时间我这边就来几十万或者我这么尊贵这些事不能我自己来做的朋友 忠心奉劝当你真的需要做这些维修或者DIY工作的时候 把你的琴交给专业的维修工作室来做 或者……扔了买把新的吧

kyb绝壁是学电焊专业的

沙发～～～赞一个

膜拜Orz
kyb绝壁是学电焊专业的+1

膜拜Orz
kyb绝壁是学电焊专业的+1

蓝翔技工毕业233

还需要准备个口罩啥的。。。条件好的防毒面具走起吧。。。或多或少安全很多

一个焊点不过3秒是最佳时间，焊出来的焊点很亮很亮才算合格。（而且焊点得圆润 无刺头 不能出现焊锡过多的情况
发灰发暗都属于次品。

再补充一下，最好再备一块儿松香。 有些焊锡丝里虽然带松香 但是还是不够用~
初学者把握不好时间松香几秒内就会烧干，焊锡会黏在烙铁头 不利于焊接。

Accordion丶 发表于 2014-7-31 14:14
一个焊点不过3秒是最佳时间，焊出来的焊点很亮很亮才算合格。（而且焊点得圆润 无刺头 不能出现焊锡过多的 ...

含银焊锡永远都没法焊出很亮的效果 含银焊锡的焊点都是灰色磨砂的 另外3s这个时间为最佳是怎么得出的呢？
