这只是一个教学贴,只是大部分由本人原创,因为很多资料都是我在网上学习别人的东西然后总结下来的,请不要涉及任何道德评价,本人并不是电子专业的,所以难免有些纰漏,希望大家谅解;如教程有错误,请指正,我们共同学习共同进步。
本教程中包含了一些我在网上搜集的图片,在此谢谢原作者。另外我自己拍的图片都是大图,不清楚的可以点开附件去查看。
本身的初衷是想尽量地写细致一点儿,这样更容易理解,但好像同时也写了很多废话,希望不要太介意。如果有什么写的不明白的地方,可以发站内信、电子邮件或者加Q问我(个人资料里面有联系方式,成都的妹子本人可以手把手去教;如果是基友,除了手把手教,还有半边床位哦,你懂的~
好了,严肃的正文开始:



................................................................................分割线.....................................................................................

3月7日
本身想全部写完再发表的,但是点保存草稿的时候不小心按成了发布,因为近期我家猫咪生娃儿了,所以又没有太多时间去更新,因为要照顾小猫,希望大家多点儿耐心吧,既然发布了,我肯定会把教程完成的。

3月7日
更新了6楼,码字真辛苦啊~

3月8日
更新了制板篇-2中抄板的部分,祝坛子里各位妇女节日快乐~

3月10日
更新了7楼的个人心得和补充,剩下的坑应该这几天就能搞完了,看到这么多回帖很开心,谢谢大家的支持!!!

3月10日
完善了3楼制板篇1的部分内容。

3月15日
隔了好久又更新了一点,准备这周将教程更新完。耽误的时间主要是因为这几天在教一个妹子制作单块(相关链接:http://www.konotaku.com/thread-15494-1-1.html),原谅我和好学的妹子吧

3月17日
更新了制板的步骤,剩下的基本没什么好更新的了,打洞焊接就完活儿了。

3月26日
基本上把所有需要更新的东西都补上了,剩下的慢慢完善吧,谢谢大家支持。有不懂的可以PM问我。

8月25日
貌似基本上没啥需要更新的地方了,但是回帖老说不完整~咋办?外事谷歌,内事百度~实在不懂加我QQ~
工作考试杂七拉八实在太忙了,不好意思哈,不能在帖子里一一回复了~

8月26日
鉴于很多基友说看不到我资料里的QQ,特此公示:45148160,本人近期要考试,QQ基本上都是晚上3点之后学完习了上去看看留言,所以如果有问题的基友留言就好,力所能及的问题我会回答的








................................................................................分割线.....................................................................................













目录:

导言  ..........................................................  1楼(已完成)
工具篇  ........................................................  2楼(已完成)
制板篇-1  ......................................................  3楼(已完成)
制板篇-2  ......................................................  4楼(基本完成)
电子元件以及电路板焊接篇  ......................................  5楼(同上)
音箱制作延伸及部分效果器音箱制作图纸  ..........................  6楼(已完成)
个人制作心得以及若干补充  ......................................  7楼(已完成)





             导言



当我有一天在网上看到效果器可以自制的时候,我的感觉可能就像你现在看这篇帖子一样觉得新奇。如果你买完琴之后穷的连早饭都吃不起了,那你应该看看这篇帖子;如果你喜欢DIY属于自己的东西,那你更应该看看这篇帖子;虽然是从零教起,但并不是在教条般地教你“拼积木”,当你明白某些原理之后,或许有一天你可以做出只属于自己的独一无二的音色出来。无论如何,或许这一刻就是你在DIY之路上的起点。

按理说应该把原理篇放在最前面,但是我想大多数人都不爱看这些,所以在最后的最后,当做附篇,有爱的同学自己可以研究。

先算笔账吧,总结一下我自制过的几款效果器单块的市场价和成本(自制成本不包含外壳):
使用成都电子市场电子元件的价格计价,大概电阻是1毛钱一根,电容5毛~3块(根据不同型号,发烧级别元件不含在内,后同),三极管5毛~2块,二极管5毛~3块等等等等。

AMP GT-2(箱模) 市场价:1300
DIY
成本:168(网上买的DIY套件所以比较贵,如果单纯核算每个电子元件的话,不算外壳,价格大概在40以下)
之后就学聪明了,不再买套件了......
KLON 人头马(过载) 市场价:5500
DIY
成本:30以下
BOSS DS-1(失真) 市场价:450
DIY
成本:30以下
BOSS CE-2(合唱) 市场价:1600
DIY
成本:30以下
BOSS GE-7(7B)(均衡) 市场价:500
DIY
成本:35以下
BB preamp(过载) 市场价:1600
DIY
成本:30以下
Mad Professor Deep Blue Delay(延时)市场价:2400
DIY
成本:30以下
做过太多,不一一列举,其实这个DIY,说白了就是个通过动手让自己得到满足感的一个过程,这期间内心的享受不能用金钱来衡量;自己体会,自己体会。

看了上面的总结同学们也应该差不多算出来了,自制一个效果器的成本,恐怕都只有那么丁点儿,所以说任何人只要有足够的工具和动手能力,理论上都可以生产出一台属于自己的效果器。

当然了,如果说到音质的问题,虽然使用相同的原理电路,但使用的不同品牌的电子元件,肯定音质是有区别的,但是既然是DIY,又何必为了剽窃去剽窃呢,并且成本就在那里摆着,没必要要求这么苛刻。并且在你模仿的过程中,随着你电子知识的不断积累,你或许会自己改动电路或者发明新的电路让它发出你想要的声音。
流传比较广的就是BOSS DS-1的电路改动,有几个版本之多,有兴趣的自己去搜一下。

好了,光说不练就没意思了,下面我详细的以一款效果器为例,从所需工具的介绍到制板、安装电子元件、焊接以及延伸一些制作音箱的小知识,可以说是总结也可以算是个教程,希望对于有兴趣DIY的朋友提供些帮助。


帖子会不定期更新,希望大家可以一直关注。

评分

参与人数 18宅魂 +8 金钱 +165 存在感 +104 收起 理由
云卷云舒丶 + 2 GJ!
Epiphone + 1 技术宅拯救世界
wcnmblll + 6 我居然没有评过分,补评一击
Mr.HK + 2 神贴!技术向的要顶!
BaI酱 + 6 我来把楼主的积分补上一千~
伊邪庭 + 3 神贴~~ 有机会试试~~
KIRIN君 + 15 GJ!
akimotostronger + 3 + 75 + 18 完全看不懂
水音 + 2 + 20 + 6 我的评分怎么消失了、、、
cjhkof + 2 精品文章

查看全部评分

aoye
 楼主|
发表于 2012-3-6 23:33:09 显示全部楼层
本帖最后由 aoye 于 2012-3-10 18:48 编辑

工具篇:


要说我在DIY上面花费最多的,就应该是工具了,看似买一次工具几十块钱,买一次工具几十块钱,但最后加起来也有几百块钱了,所以我这里尽量列举出所有常用到的,准备动手的同学可以再次计算一下成本考虑清楚是否要做下去,因为我最后买下来全套工具的开支(包括网购工具的邮费)大概有700~800块钱,当然了,一开始没经验买的很多工具都用不着)这些钱最起码买个合成效果器肯定是够了。虽然我依然还是建议自制,因为投入这些之后你可以做很多单块和音箱,享受DIY的乐趣,平常修修家里的电器,换个元件啥的也方便;但是还是一切以预算为第一。

题外话完了开始正文,一个理想化的工作平台最好是张大写字台,然后上面可以摆放齐所有需要使用的工具,我觉得不管我一开始走了多少冤枉路,至少工具应该算是全部攒齐了,针对制作效果器来说,有些是必备的,有些却不是太重要,反正先全部罗列出来,因为如果你对DIY电子设备这块起了兴趣,早晚你也会买齐这一套东西。

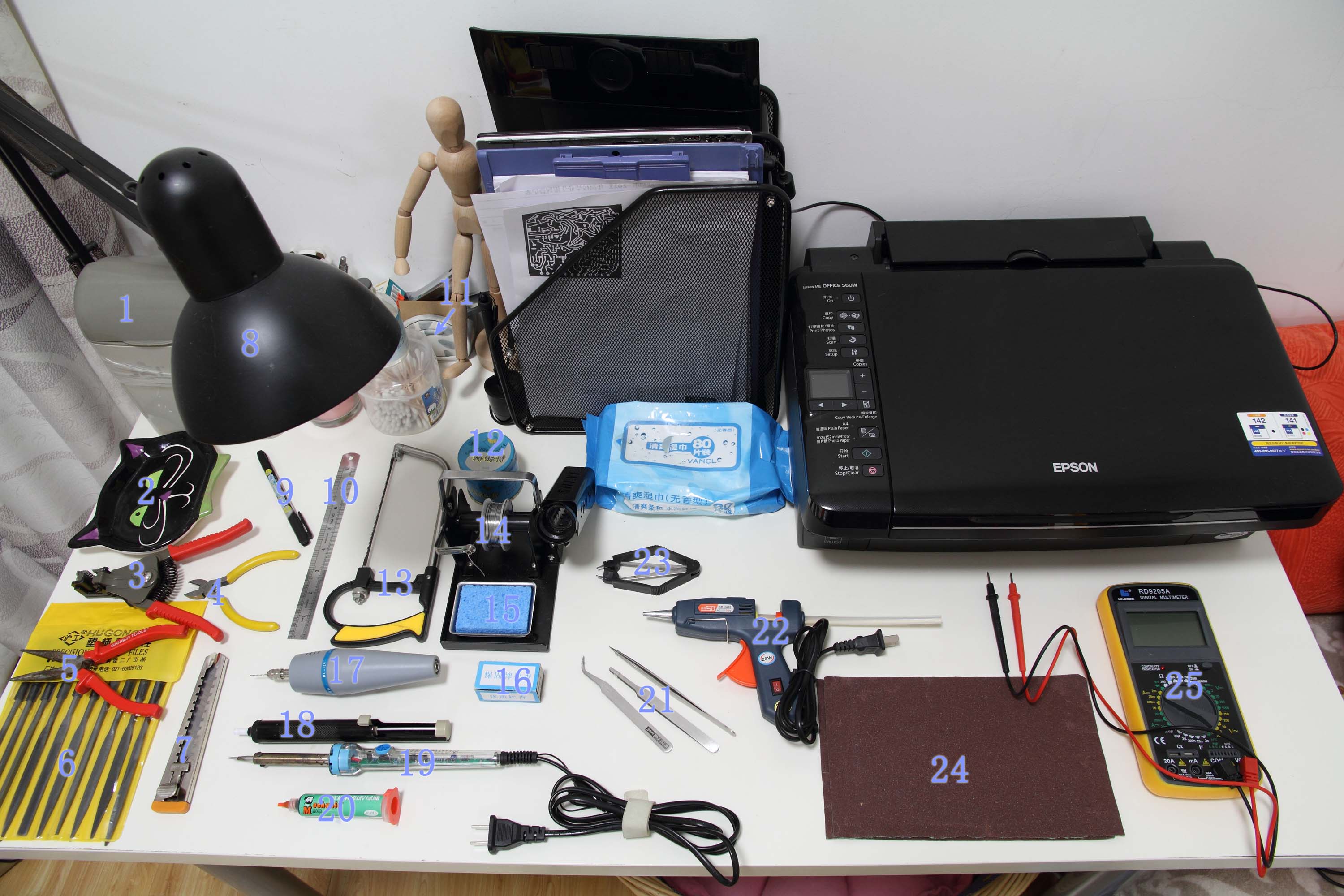

图里面基本上把能用到的工具都列举出来了,那些一次都没用过的就没往上摆。

1.垃圾桶(通常在一个制作过程中会在面积有限的桌面上生成N多垃圾,所以这个必备)
2.零件盘(防止零件乱丢乱放的)
3.剥线钳(分离导线外面那层塑料绝缘膜的)
4.斜口钳(修剪电子元件触角以及导线的,必备,但是可以用指甲刀代替)
5.尖嘴钳(处理不好用手掰的地方,使用它比较方便)
6.钢锉(拿来打磨用的,修理毛糙的边边角角)
7.美工刀(似乎是件常用又不怎么经常用到的东西)
8.照明设备(可以是台灯之类的)
9.油性记号笔(做标记用的,特别强调是油性笔,水性笔一抹字儿就没了)
10.钢尺(测量距离,画线)
11.酒精和棉签(擦除记号笔笔迹和阻焊剂)
12.焊锡膏(助焊用,必备,尤其是新手)
13.手锯(切割PCB或者其他需要切割的物体)
14.焊锡丝(没它怎么焊东西?必备)
15.焊台(主要放置电烙铁,虽不是必备,但是极力推荐购入一个,不然发烫的烙铁不好放)
16.松香(助焊用的,帮助电烙铁粘锡,必备)
17.手钻(打洞用的,如果没有可以用很细很细的螺丝刀捅洞)
18.吸锡器(假如焊坏了,可以用这个吸焊锡,这样焊错的元件就比较方便取下来)
19.电烙铁(不用说了吧,跟焊锡丝一样必不可少,必备)
20.阻焊剂(阻焊用的,制作PCB板几乎不可缺少的东西,极力推荐)
21.镊子(夹取元件之类的微小操作,我一般直接用手)
22.热胶枪(帮助PCB板固定在外壳里面)
23.IC起拔器(用这个拔IC,不会把针脚拔断)
24.砂纸(打磨覆铜板用的)
25.万用表(检查电路是否出错用的)

其中必备品有:垃圾桶、斜口钳(可用指甲刀代替)、焊锡膏、焊锡丝、电烙铁、松香;
推荐同时购入的有:焊台、吸锡器、阻焊剂。

价格上,如果只买上面介绍的必备品和推荐品,选择质量一般的,网购加邮费大概50

其实工具方面真没什么好讲的,如果非要说些什么,就是买的时候一定要货比三家,当初我一根儿电烙铁找了个本地的网店买成48块钱,但后来在买别的工具的时候,发现另外那家店同款同型号的电烙铁只要26,在我不自觉地诅咒完成都缺德商家生儿子没X眼儿的同时,确实也结结实实的得到一个教训,就是一定要比价,在保障质量安全的前提下,一定要比价,避免吃亏上当。

评分

参与人数 2存在感 +3 收起 理由
xiongdingbo007 + 1 全程高能的技术宅
KIRIN君 + 2 精品文章

查看全部评分

回复 支持 1 反对 0

使用道具 举报

aoye
 楼主|
发表于 2012-3-6 23:33:10 显示全部楼层
本帖最后由 aoye 于 2012-3-15 01:27 编辑

制板篇-1:


(其实就整个制作过程来说,唯一的难点和麻烦的地方就是制板了,板子做好,后面的什么焊接元件什么杂七拉八的根本就是浮云了,所以我尽量把这一块写细一点儿)
从这一篇开始就算是正式进入效果器制作的环节了,所谓“制板”,就是制作PCB电路板,俗称“打样”(啥是PCB电路板就不用解释了吧......总的来说制作PCB电路板的原理都是一样的,就是在覆铜板上面留下自己需要的铜箔作为电路走线,把不需要的地方通过化学药剂(或者刻刀什么的反正能抠下铜箔的东西)腐蚀掉。

一般而言,制作PCB板有两种方法:蚀刻制板法和雕刻制板法。

首先说一下雕刻制板法,这种办法就是对覆铜板进行直接处理,自己制作的话多用于简单的电路;具体方法就是先在覆铜板上面画好所需要的电路走线,然后用刻刀之类的雕刻工具,将覆铜板上不需要的部分抠除(或者断开与电路走线的连接)。个人认为使用这种方法制作小型电路还可以,但是做稍微复杂点儿的电路就蛋疼了,除非你有雕刻机(小型雕刻机可以自制哦~有兴趣的同学可以去搜一下具体教程),或者你的刻刀割铜板就像切豆腐一样锋利。

个人制作推荐此法。

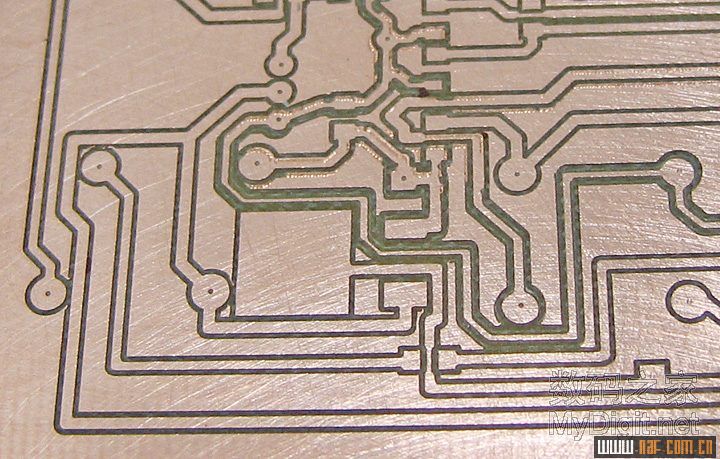

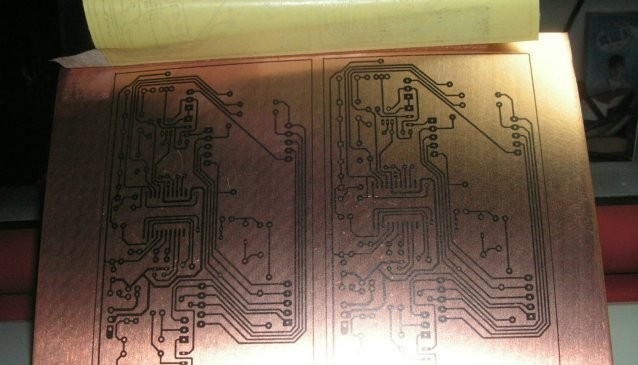

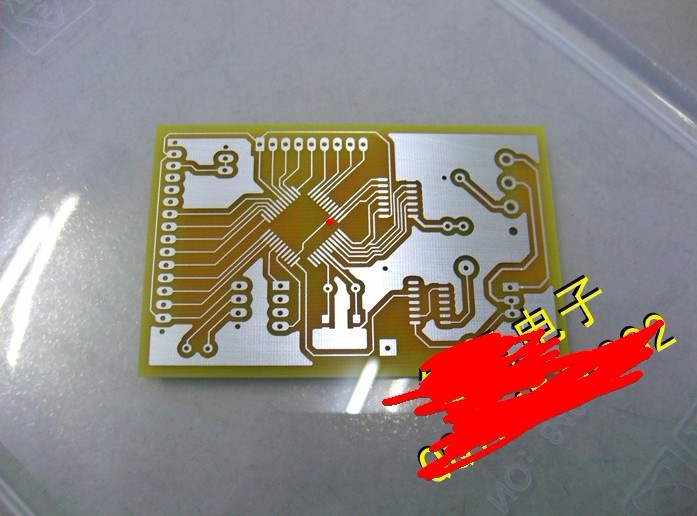

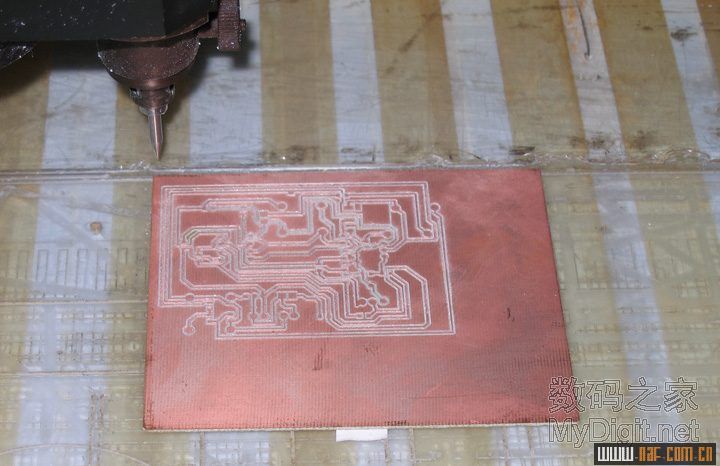

网上搜的雕刻制板法做出来的PCB电路板。



................................................................................分割线.....................................................................................


蚀刻制板法是最常用到的,其中常见的是:转印制板(包括热转印和感光膜转印)手工描绘制板;像别的什么油印法、贴图法之类的什么什么的杂七拉八的办法,说白了都是蚀刻法的变种延伸而已,就不在多做介绍了。

手工描绘制板适合简单的PCB电路板制作,我认为实际上这应该是最最简单的制板方法,但同时某些方面也可以说它是最难的制板方法。本人曾经尝试过使用此方法制作PCB板,但是后来失败了,原因上图便知:
我自己画的,没画完就扔了,因为画出来实在是太丑了。

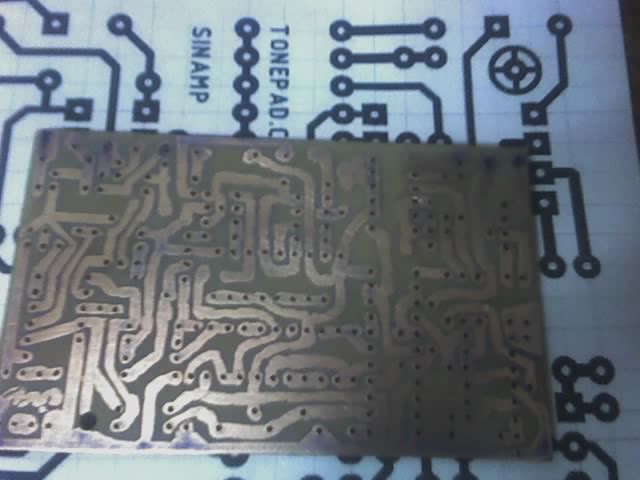

网上找的某位坚持用此方法完成的PCB电路板,画完线路的。
腐蚀完的。
焊接完的。

看了成品我就不想吐槽什么了......由此可见,如果你画功不是很理想,那做出来的板子肯定丑陋无比,我作为爱美人士,是绝对不能接受这样的板子的,所以我果断放弃此法。但是假如哪位同学有兴趣用这种方法制作,依然可以参考我下面列举出的步骤。

需要的物品:裁好的覆铜板、油性记号笔、腐蚀液。

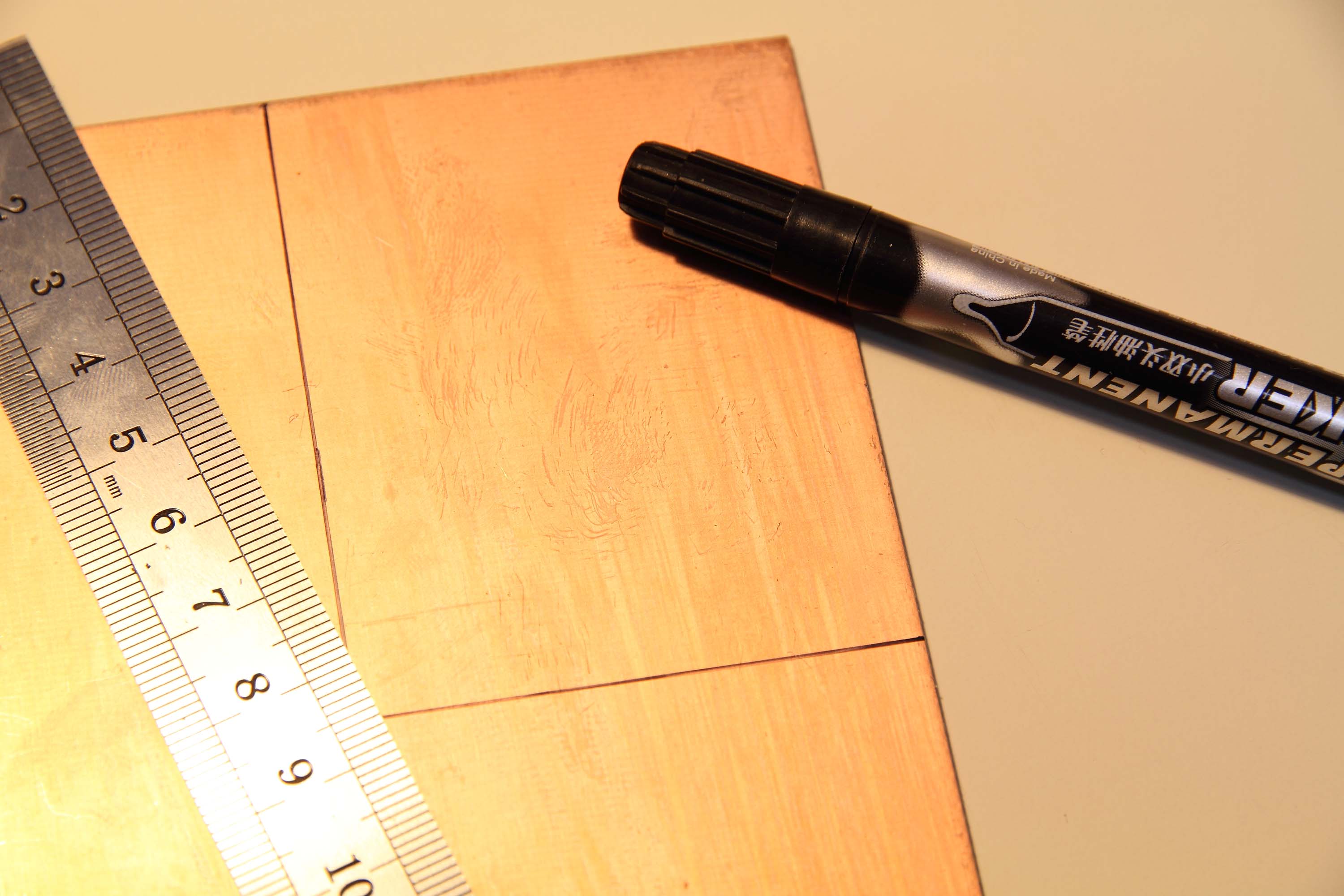

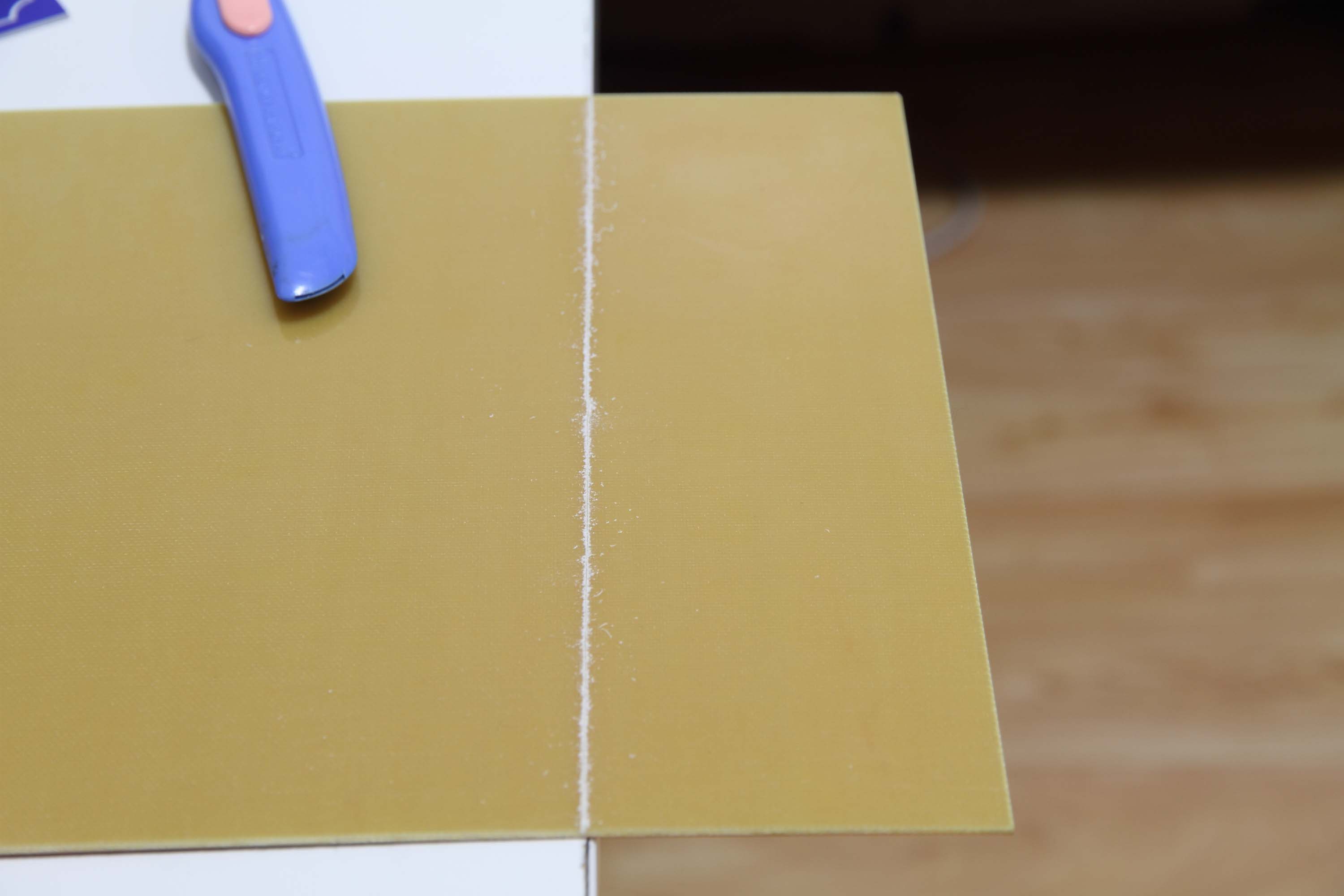

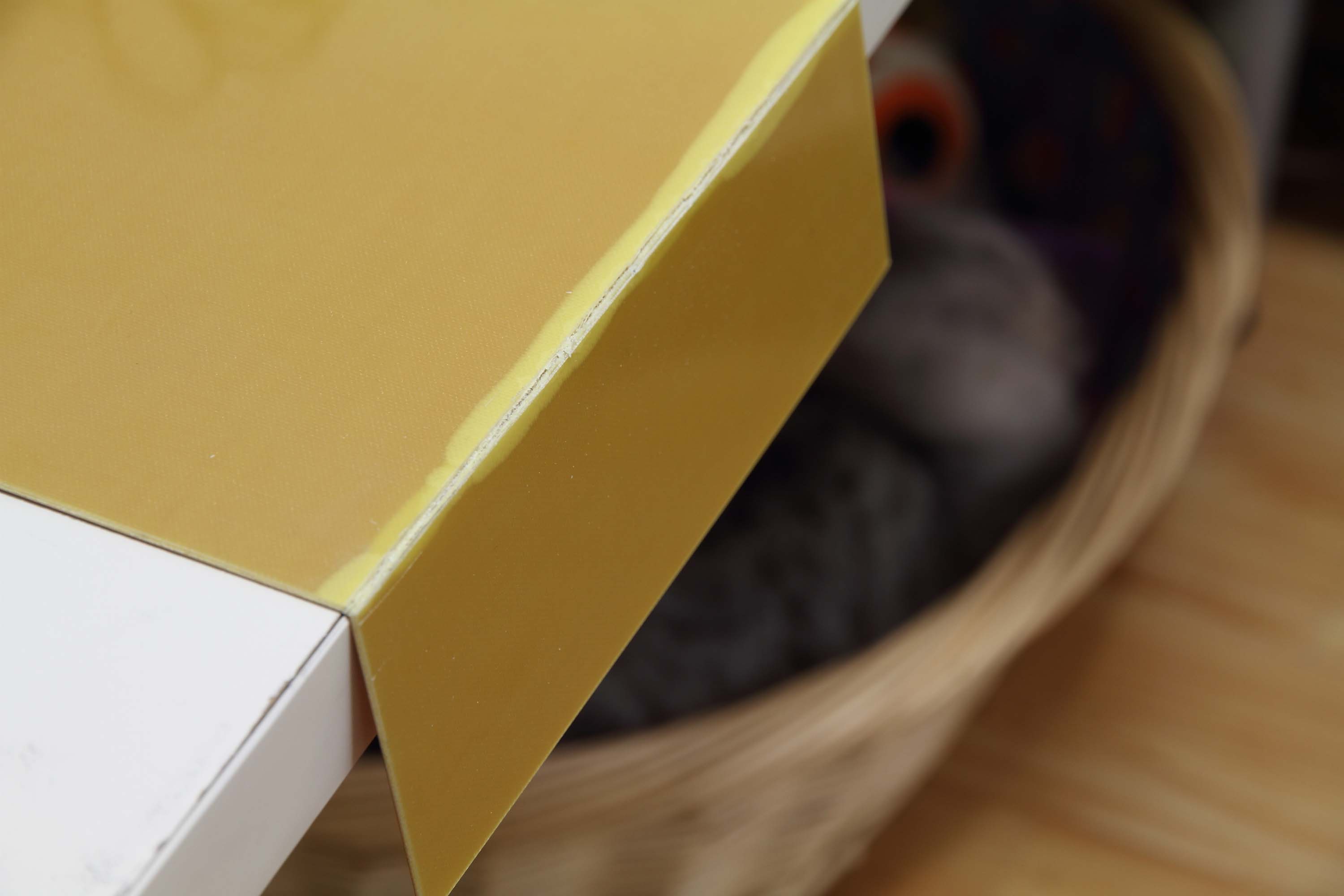

1.分割覆铜板。作为单面覆铜板的话,是比较容易分割的,首先在覆铜板的树脂面用钢尺配合美工刀划出你需要的宽度,划得越深越好,越深越深越深越好,然后放在桌沿上,用力往下一拍,覆铜板就两半了,当然了,那条分割的线你要划的足够深,并且你的手力量足够大。

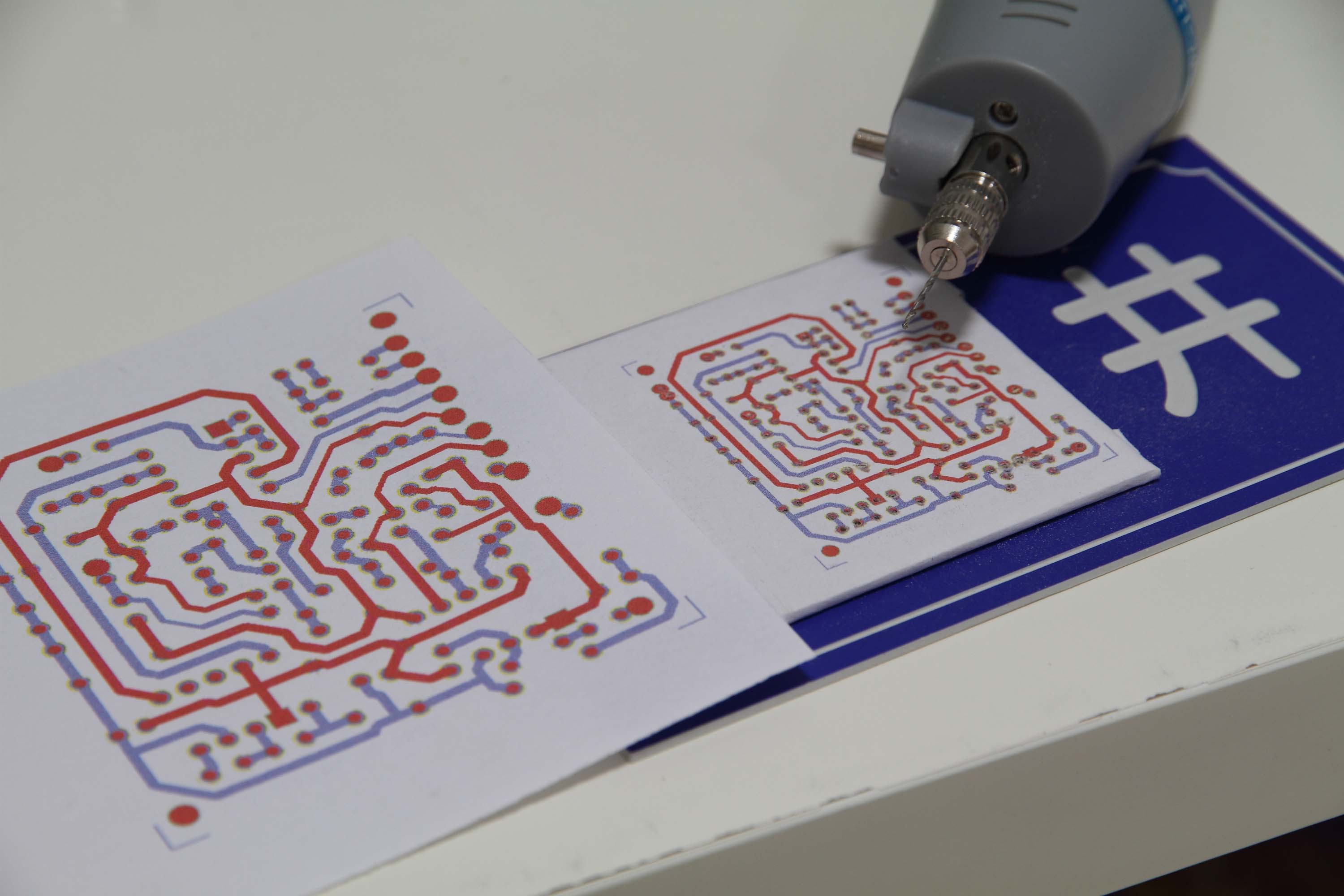

当然你也可以用手钻打出一排洞出来,然后用手轻轻一掰。
这样我们需要的覆铜板就分割好了。

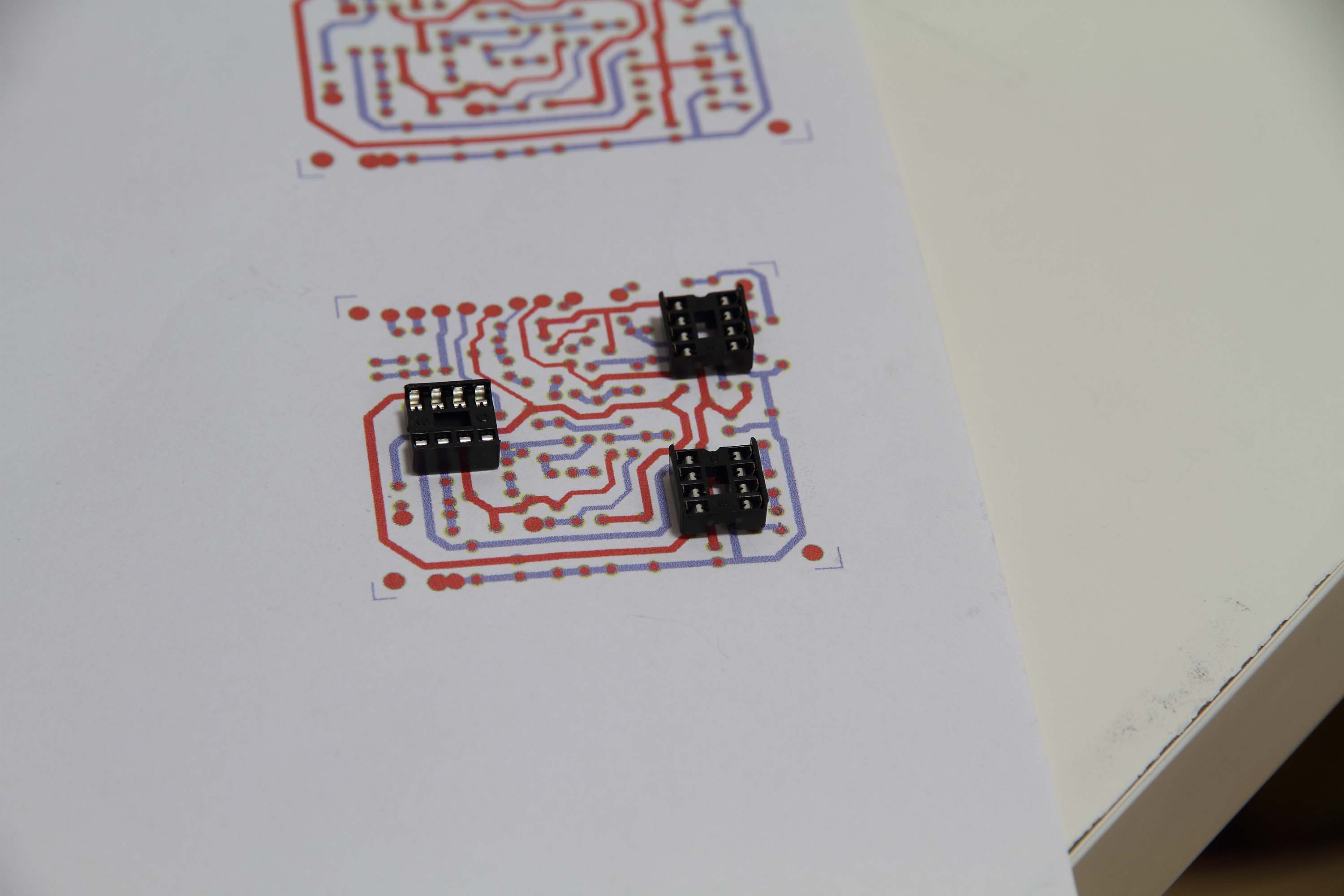

2.然后就是把画好的电路图打印出来,可能要打印几次,才能打印出正确的比例,我通常以IC两脚之间的间距为准。
IC的单排两脚间的间距应该为2mm,也就是说PCB电路板上面插IC的同一排孔的其中两孔之间的距离为2mm。

3.插上部分元件(最好是IC之类的固定脚距的元件),验证电路图比例是否正确。


4.将打印正确的PCB电路板图包住裁好的覆铜板,最好用胶带封住固定。


5.根据电路板上面的标识,给包在里面的覆铜板打洞。


6.为了方便画图,先在覆铜板背面把需要连接的点连上。

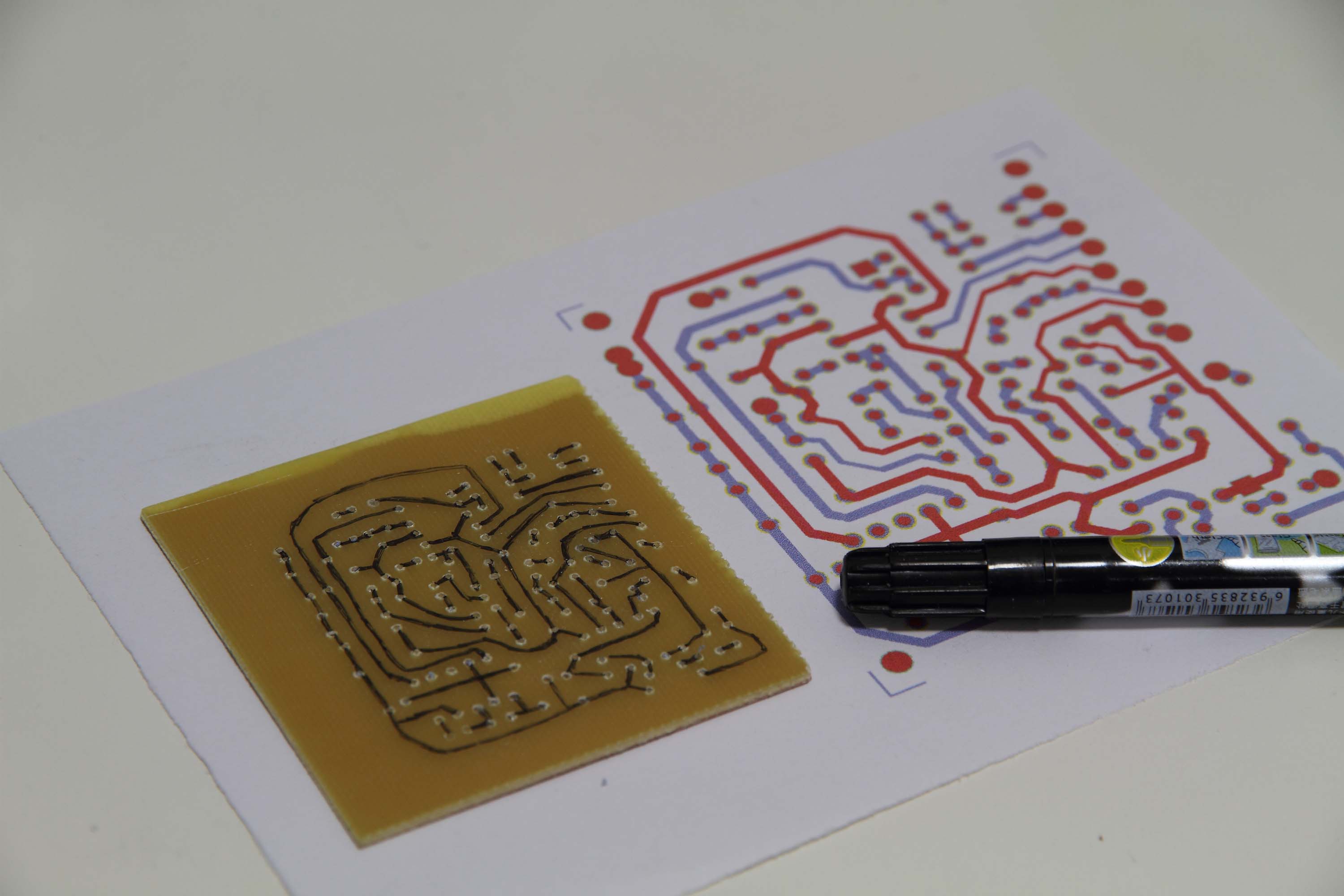

用油性记号笔画,水性笔一抹就掉色了。

7.在覆铜板的覆铜面上面把需要的电路连线画上,注意一定要使用油性笔

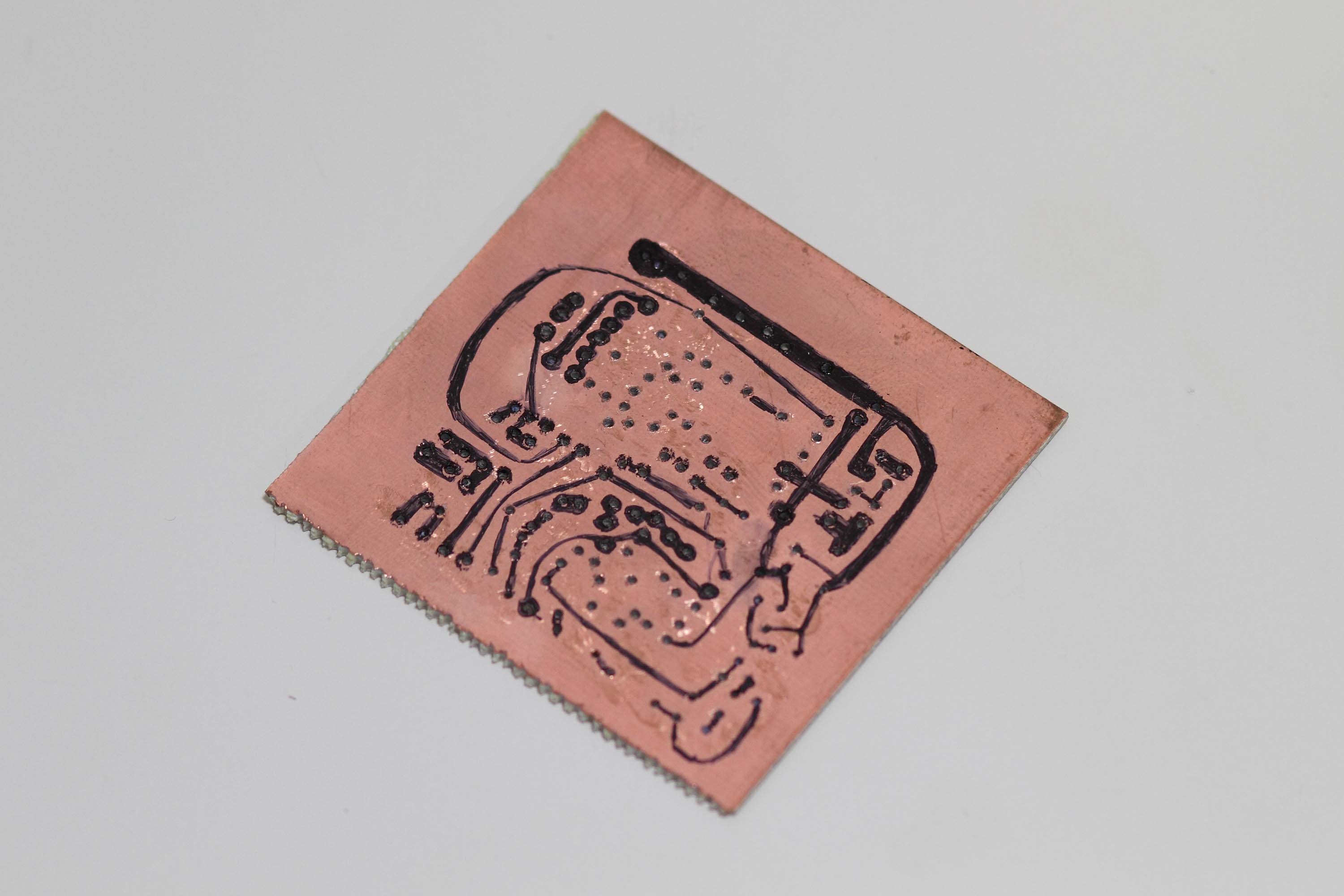

我做到这里就没有再继续了,因为确实画的太丑了,最后我就把这块半成品扔了。

8.腐蚀电路板。
接“制板篇-2”中的感光膜制板法的腐蚀步骤,后面的打孔啊,做抗阻层啊都是一样的了。


................................................................................分割线.....................................................................................



说完了手工描绘制板法,就到了我最为推荐的一种制板方法,就是热转印制板法,属于蚀刻制板法的一种。因为这种方法实在是太简单易行了,需要的设备少(在做好转印纸的情况下,只需要电熨斗和腐蚀液就够了)步骤简单,成品板也美观。

如果你家中有激光打印机,或者你愿意去跑复印店,热转印制板法绝对是首选!
转印后。
腐蚀后-完美的电路板。
因为是做教程的缘故,再加上本人家里的打印机是喷墨式的,所以我并没有选择拿热转印制板法作为教程的范例,但这绝对是最简单易行的方法。下面附上一个热转印的法的制作视频,想使用此方法制板的同学可以参考一下。







评分

参与人数 1宅魂 +2 金钱 +20 存在感 +6 收起 理由
水音 + 2 + 20 + 6 好帖

查看全部评分

回复 支持 1 反对 0

使用道具 举报

aoye
 楼主|
发表于 2012-3-6 23:33:11 显示全部楼层
本帖最后由 aoye 于 2012-3-26 03:52 编辑

制板篇-2:


转印制板主要分成4个部分:1.抄板、2.转印、3.腐蚀(包含显影、脱膜)、4.制作阻焊层。

首先说说抄板,简而言之就是把别人发明的PCB电路板上面的电路走线抄下来。当然了,假如你有现成的PCB打样图,就不需要此步骤了。这里讲的抄板主要在电脑上完成,几个比较专业的PCB制作软件有Protel 99、DXP等等。这些软件其实我都不会用,但是听别人讲的经验好像DXP比较好用。我这里推荐一个我自己使用的PCB制作软件,下面的讲解也是以这个软件为基础,就是SP-Layout50。我感觉这个软件比较傻瓜,适合想抄板又不想学会专业电路设计软件的同学。

首先,下载并安装SP-Layout50,过程不讲了。因为权限不够,所以无法上传大于2M的附件,所以请大家自己去百度吧)

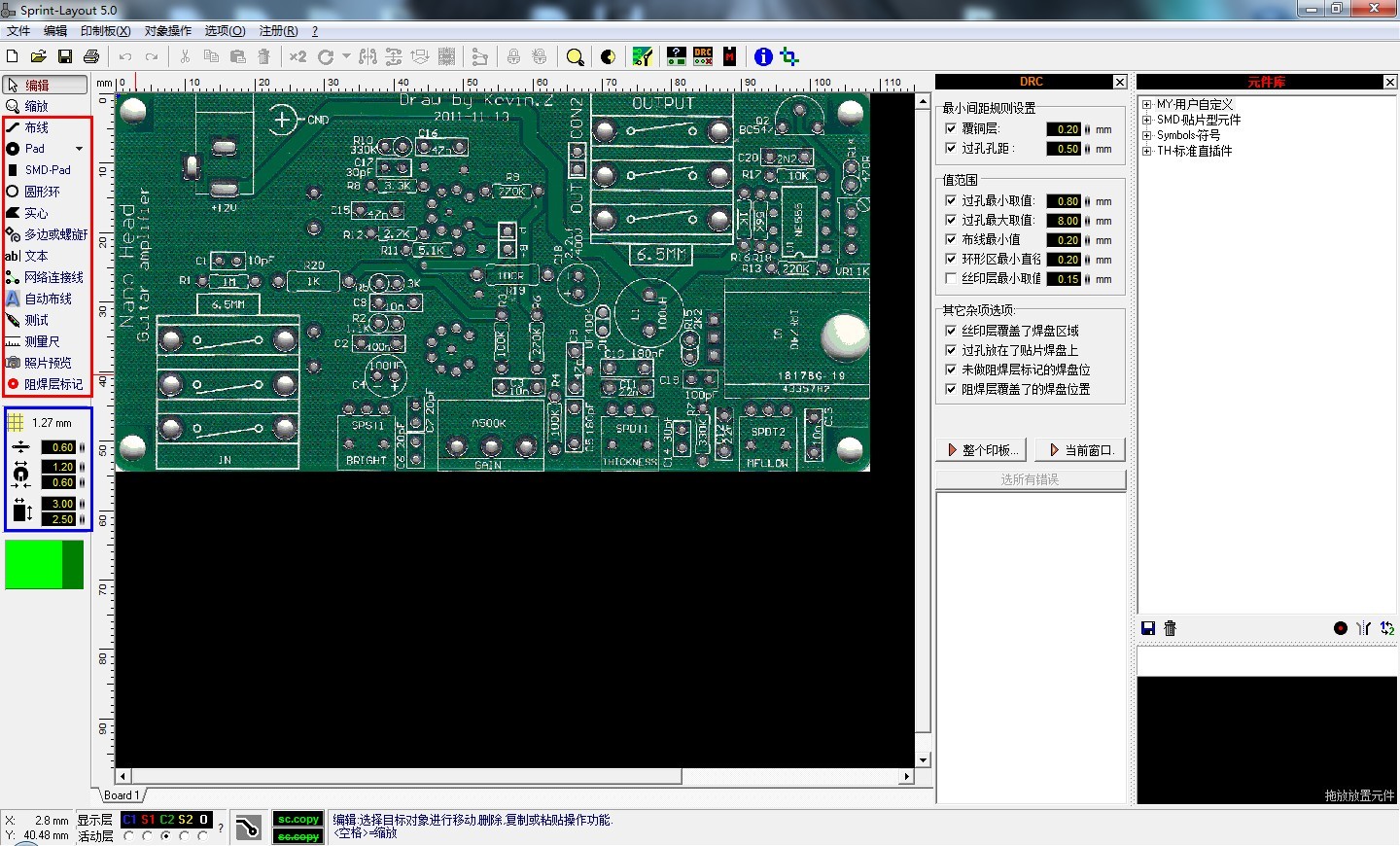

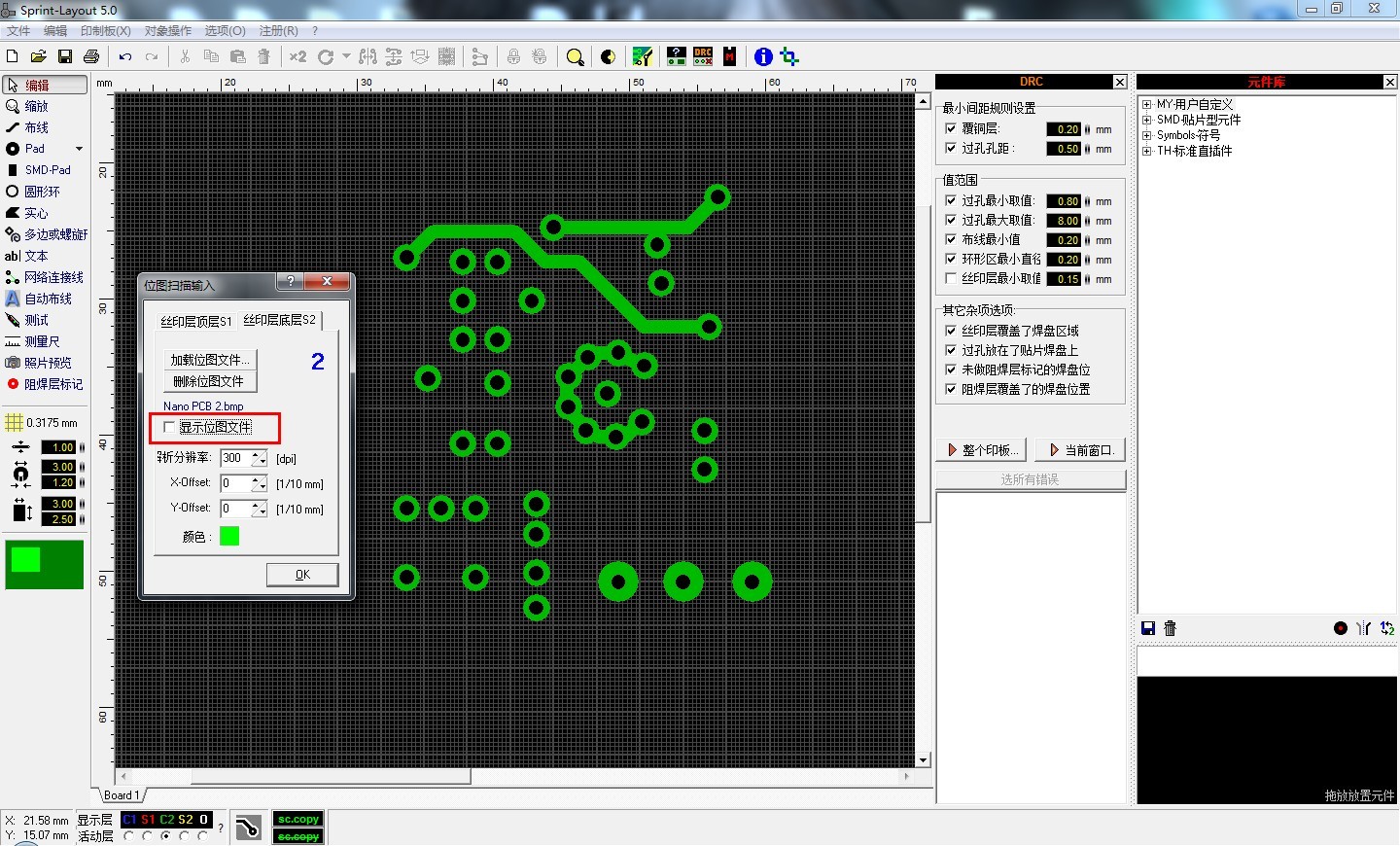

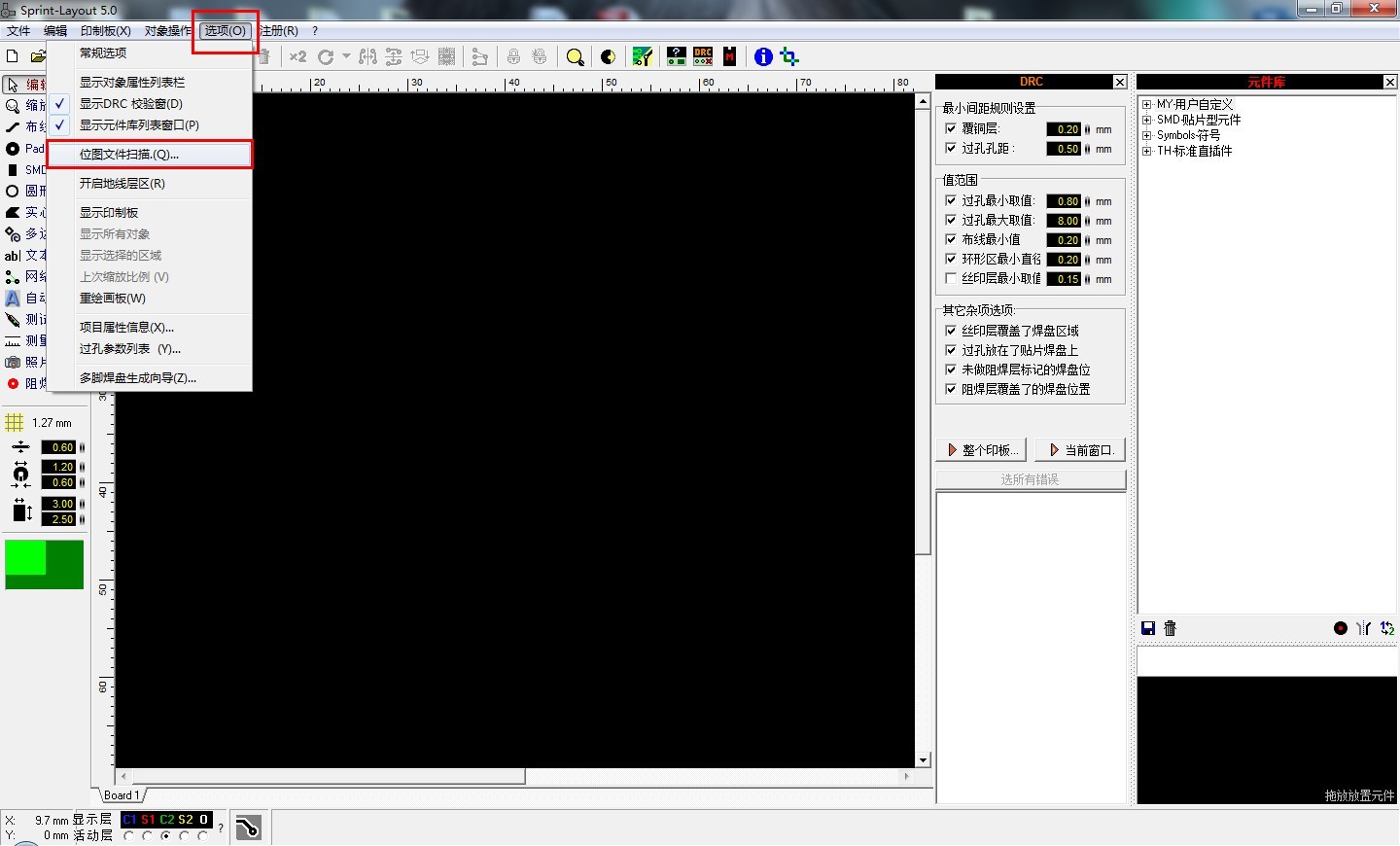

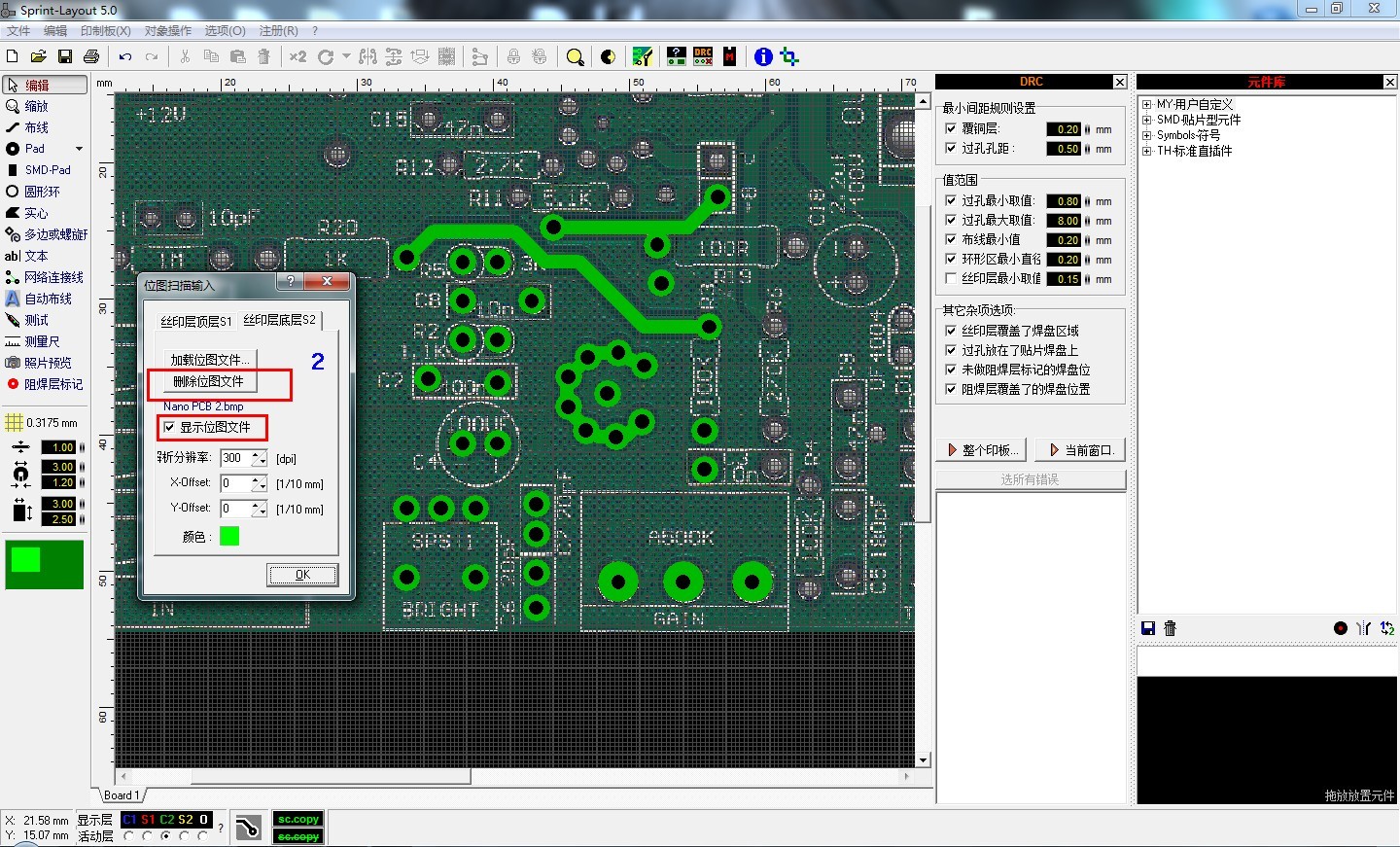

打开软件后我们首先导入一个抄板的对象,选择“选项--位图文件扫描--加载位图文件”。
看选项就知道了,导入的图片只能是位图,也就是bmp格式的图片,转换格式图片可以用window自带的画图功能。那个分辨率的选项是调整所加载图片大小的,至于调整到多大,自己把握,这个软件可以制作160mm x 100mm大小的PCB电路板。


我们随便导入一张GC上KZ爷制作的nano电子管箱头的PCB板扫描图,在软件的左侧有各种符号的快捷选项,我们选择其中的选项并在左下角调整大小和网格线参数,具体的自己看一下,因为很傻瓜的软件,所以没必要一个个符号的解释,具体软件上都有说明。
网格线是帮助你抄板时对齐焊盘符号的,越密集的网格线,各种符号摆放的任意性越大。

举个例子,我们选择“圆形焊盘”,画在导入抄板对象对应的位置上,然后选择“布线”将他们连接起来。
走线的走向是可以通过调整线上面点的位置来改变的。

当你全部抄板完毕,你可以选择不显示或者删除导入的BMP图,检查一下线路,确认无误了,就可以直接通过这个软件打印出来PCB电路图,或者导出图片进行二次加工。(比如反白什么的)
网格只是你制图的一个参考坐标,不会被打印出来。
05.jpg 06.jpg




................................................................................分割线.....................................................................................

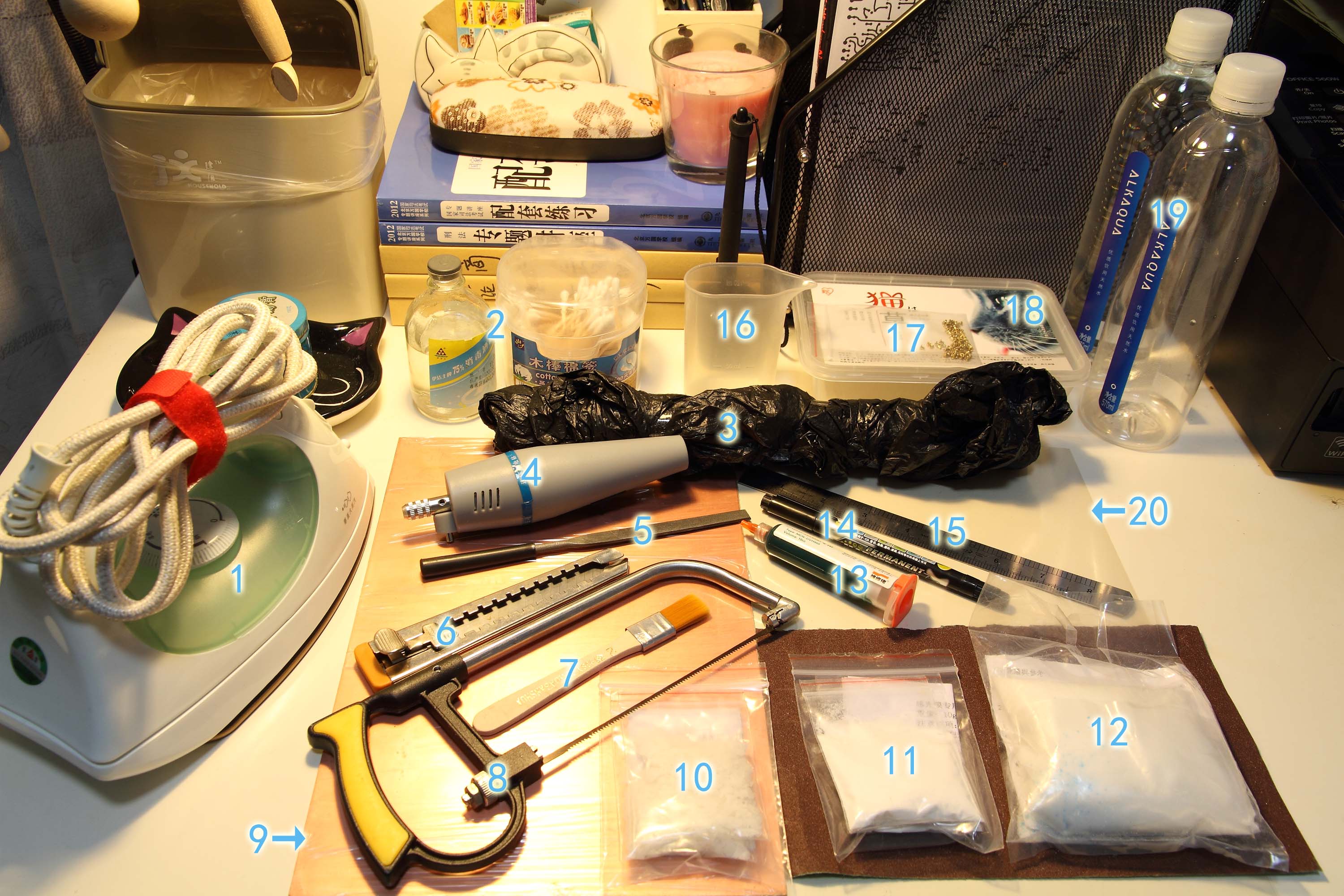

下面讲转印,我拿来做范例的是感光膜转印制板法,因为我的打印机是喷墨式的,不然肯定用热转印法了。感光膜制板应该是几种制板方法里面最繁琐复杂的,需要的物品也比较多,以下是制板所需的物品:


1.电熨斗(好像不用也一样,用了更好)
2.酒精(洗阻焊油用的)
3.感光膜(因为要避光保存,所以没拆,后面制作的时候会有实图)
4.手钻(给做好的PCB电路板打孔用的)
5.钢锉(给PCB电路板修边儿的)
6.美工刀(剪裁一些东西)
7.毛刷(做阻焊的时候可以用,也可以不用)
8.手锯(分割覆铜板的)
9.覆铜板(根据所制作的电路,选择单面或是双面覆铜板)
10.脱膜剂颗粒(配水后为脱膜剂,帮助感光膜从覆铜板上脱落的)
11.显影剂粉(配水后为显影剂,给感光膜显影用的)
12.环保腐蚀剂粉(拿来腐蚀转印好的覆铜板的,环保无污染,颜色透明无异味,可以反复使用)
13.光固化绿油(制作阻焊层的)
14.油性记号笔(画线,补线用的)
15.钢尺(辅助用品)
16.量杯(用来制作脱膜剂、显影剂、腐蚀剂的)
17.1mm过孔钉(只有制作双面板才需要的,连接覆铜板两面的电路)
18.种猫草的塑料盒(拿来做处理覆铜板的盆盆)
19.矿泉水瓶(配腐蚀液、显影液那些的)
20.菲林胶片(配合感光膜制板的,也可以用硫酸纸之类的一切半透明并可以打印的纸)

需要的东西不少,现在改用热转印制板还来得及。


下面说说准备工作和转印:

1.把覆铜板分割好。

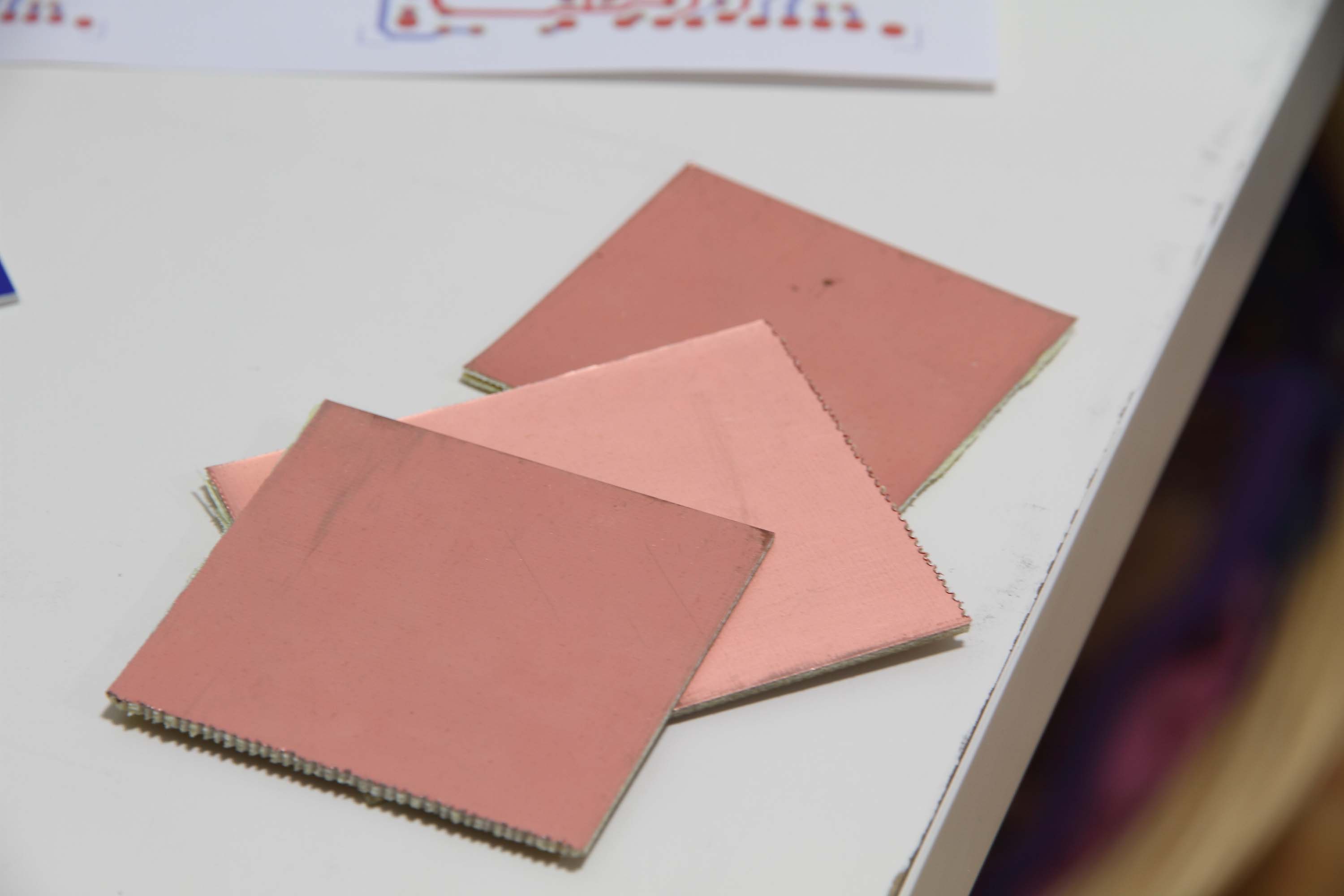

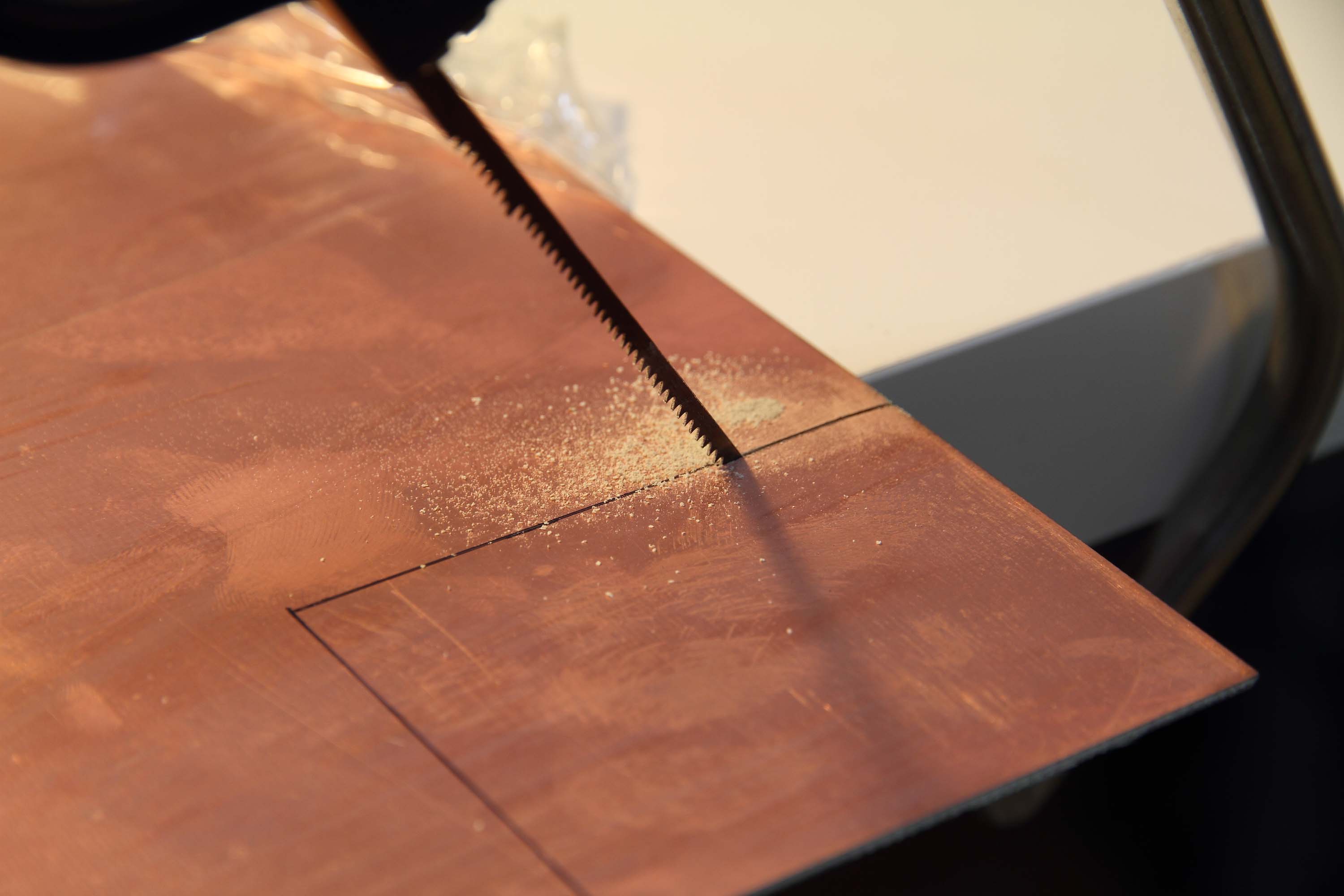

因为使用双面覆铜板的缘故,所以我是用手锯分割的,如果是单面覆铜板,可以用刻刀之类的划开,具体参考“制板篇-1”。

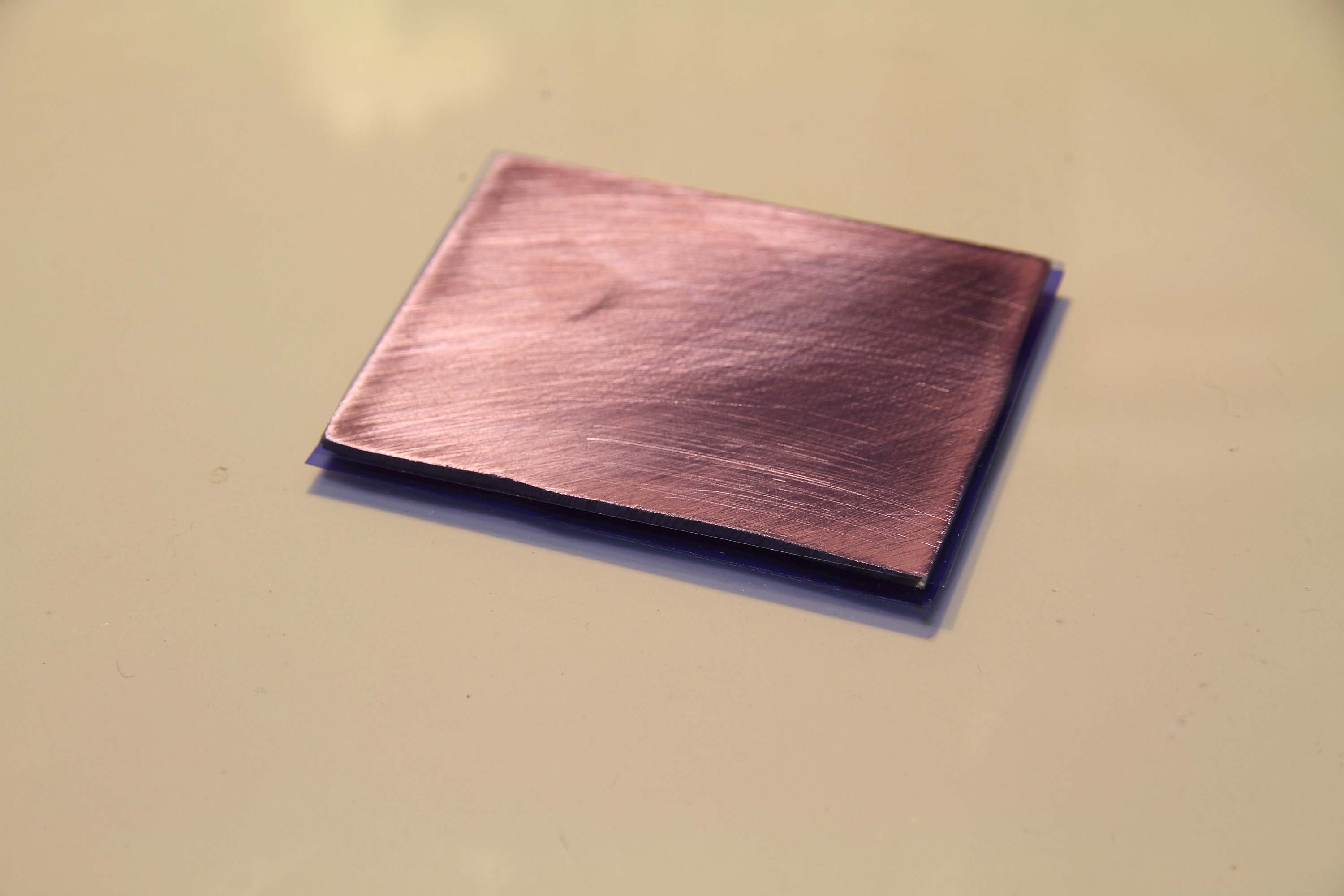

2.将显影腐蚀脱膜用的药粉加水配成药剂,我买的这种药粉都是与水1:80的比例配液,反正具体的看药粉的说明,因为药粉具有腐蚀性所以不要用金属器皿,操作过程中也请佩戴手套并且!因为有些药剂是无色透明的,所以不管是自己还是室友还是某某某千万千万别当矿泉水喝了!


3.打印菲林胶片。
这里拿来作为范例的是GC上面平凡爷提供的BB preamp的电路图,双面板。
GC上原图。
BB preamp schematic Ammend.jpg

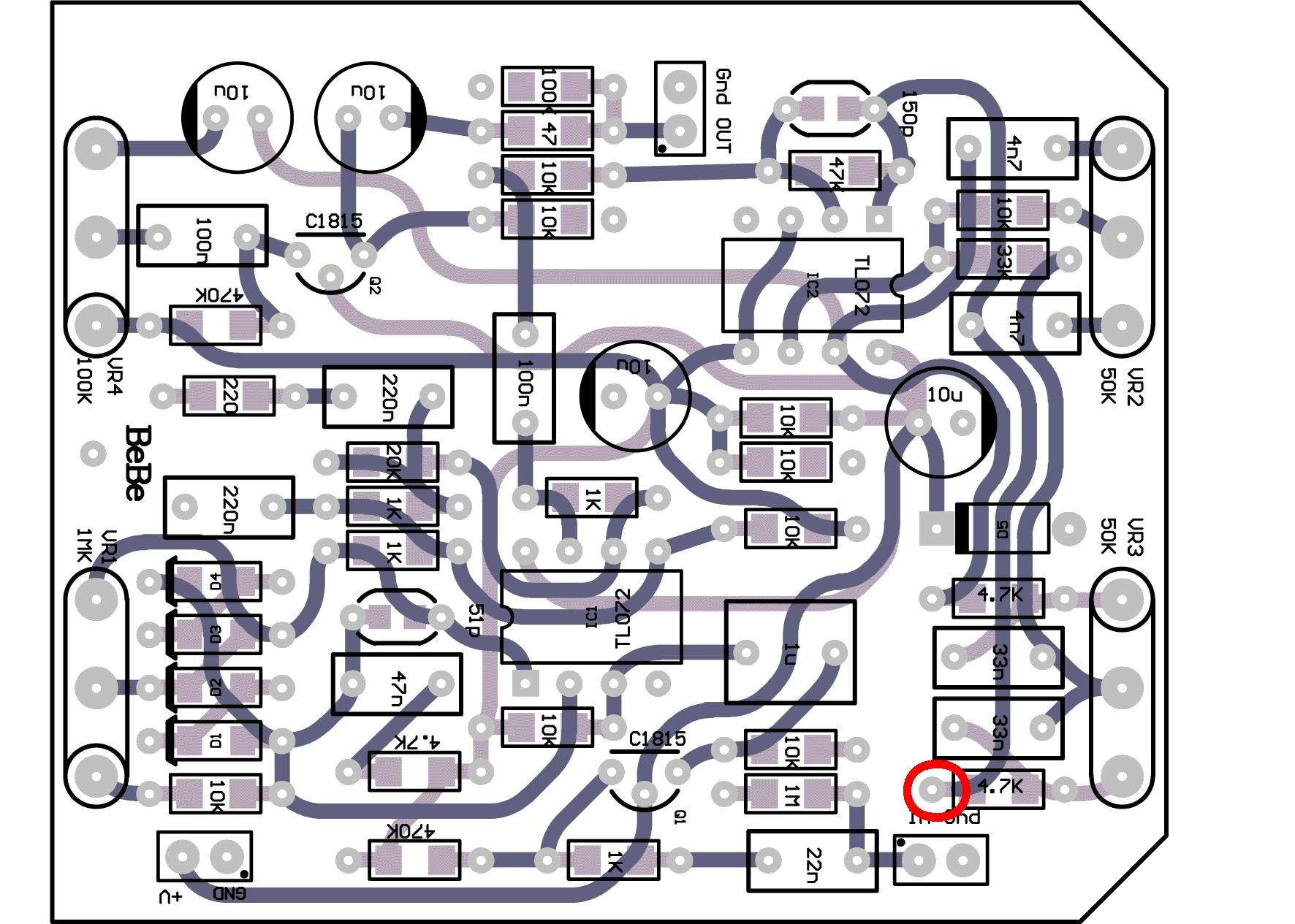

为了方便懒人,这是我的抄板图,想自己抄板的可以看上面的教程。

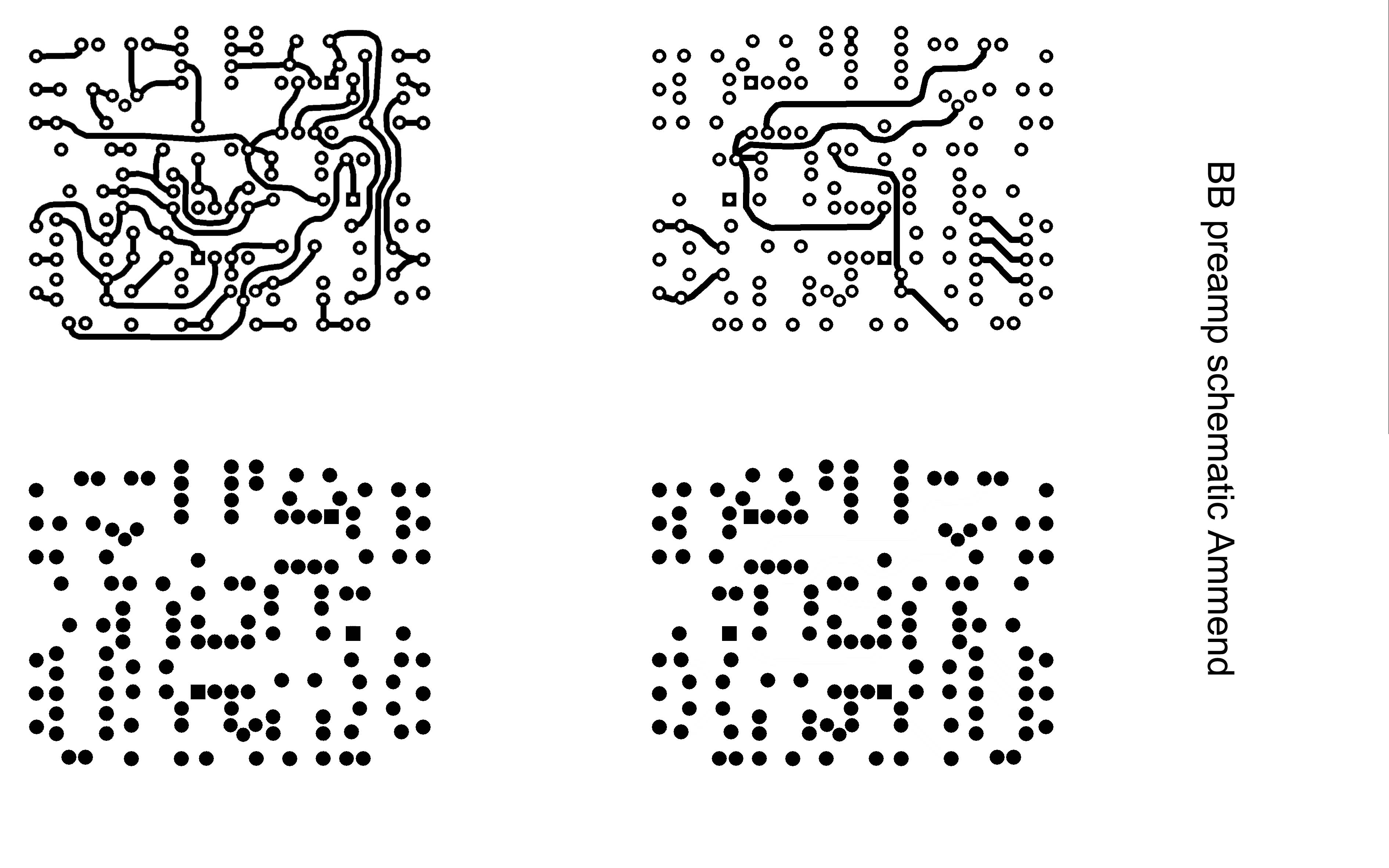

热转印制板用这个。
感光膜制板用反色处理后的图。
自己根据组装的需要选择是否左右颠倒。

这里说一下感光制板的原理,感光制板里面用到的感光膜是一种特殊的药膜,它的特点就是遇光颜色就会加深并且变硬变得更有附着性,所要达到的最终目的,其实也是一种“转印”。这也是为什么通过感光膜制板需要将电路图在PS进行反色处理,即把需要的线路暴露在光下,遮住不需要的地方。
如果是自己制板就要先把图片在PS里进行反色处理,处理好图片之后最好先打印到空白的纸上面看看电路图的比例对不对,插两个元件上去试一下,确认无误后再打印到胶片上。

这里要说一下,菲林胶片两面只有一面是打印面,打印面用手摸起来会有磨砂的感觉,如果你打到另外一面,是沾不上墨的。还有假如你使用的打印机跟我家的一样,直接放入菲林胶片打印提示缺纸或装纸不正确,那是因为打印机里面的过纸系统有检测装置,菲林胶片在通过打印机的时候因为太过透明了,所以打印机识别不出来有纸。解决方法就是在菲林胶片后面附上一张不透明的白纸,用胶带固定好,就可以正常打印了。
要粘一整条边,不然到了打印机里面会卡纸。
粘好之后两张纸并在一起。
之后直接进行打印,最好在打印机里面把质量选择为最高。
打印完后扯掉后面附的白纸,一张感光菲林胶片就制作完毕了。
另外,打印的时候注意不要打印到连接白纸的胶带上,不然会掉色。

4.上面的几步准备工作做好之后,就可以开始覆膜了,首先用砂纸把我们分割好的覆铜板打磨一下,这样可以去除铜板上本身的氧化层,也便于后面的贴膜。

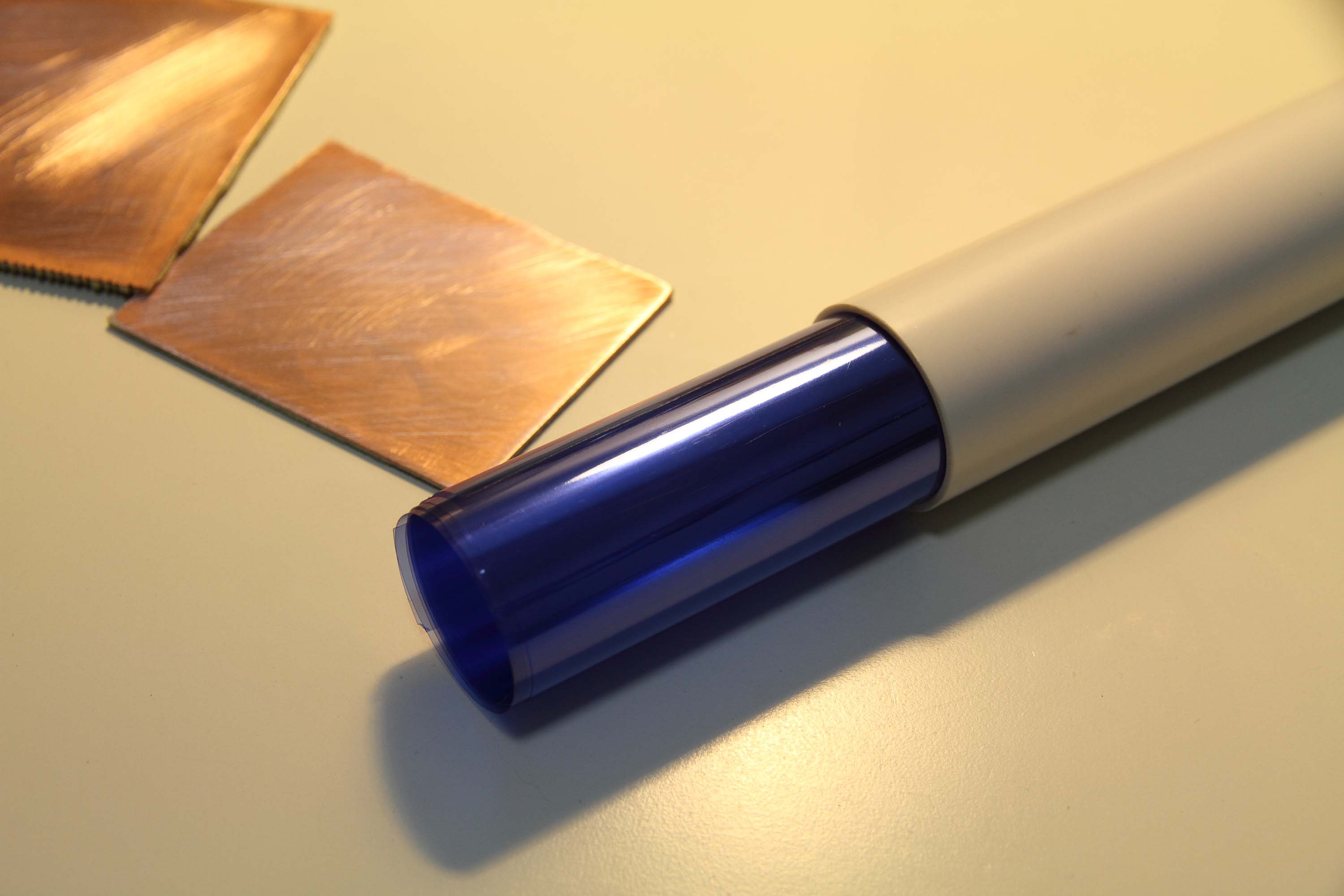

感光膜有点儿像手机屏幕的贴膜,分成3层,上下两层都是保护层,只有中间那层才是药膜,贴的时候就按照手机贴膜那样去贴就行了,有气孔的用针扎破铺平。注意,贴膜的时候只需要撕掉一层保护膜,另外一层暂时不要撕下来。

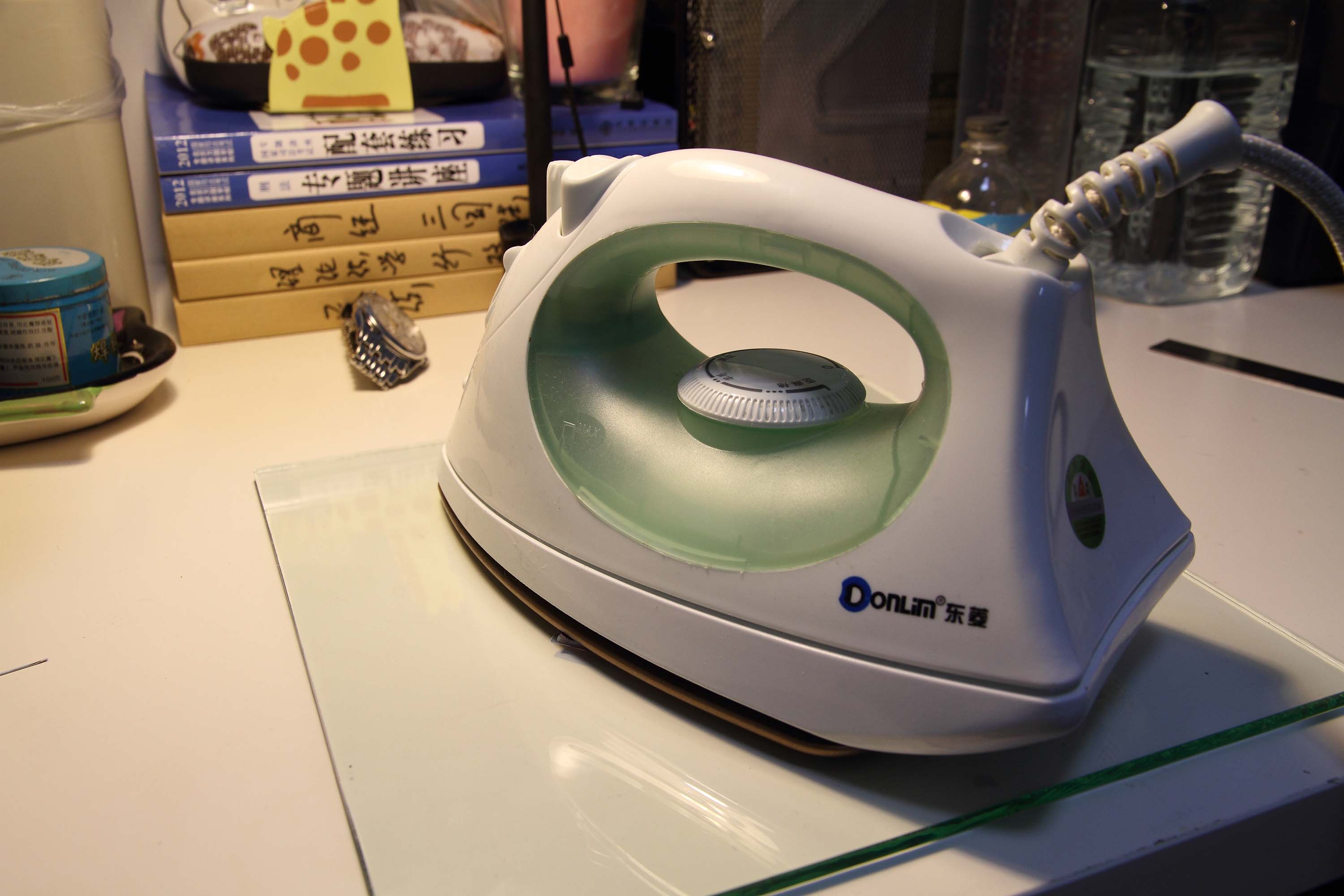

如果直接贴的话,感光膜的附着性比较差,所以要用电熨斗压一下,没有电熨斗就拿个瓶子装点儿热水或者任何可以加热的东西。注意,这里加热温度不要太高,大概就是70度左右。我的电熨斗只有模式的选择没有温度调整,我这里选的是丝质品,再高就把感光膜烤烂了。
感光膜,注意遮光保存。
电熨斗要压十几秒拿起来晾一晾再压十几秒,直到压平整为止。

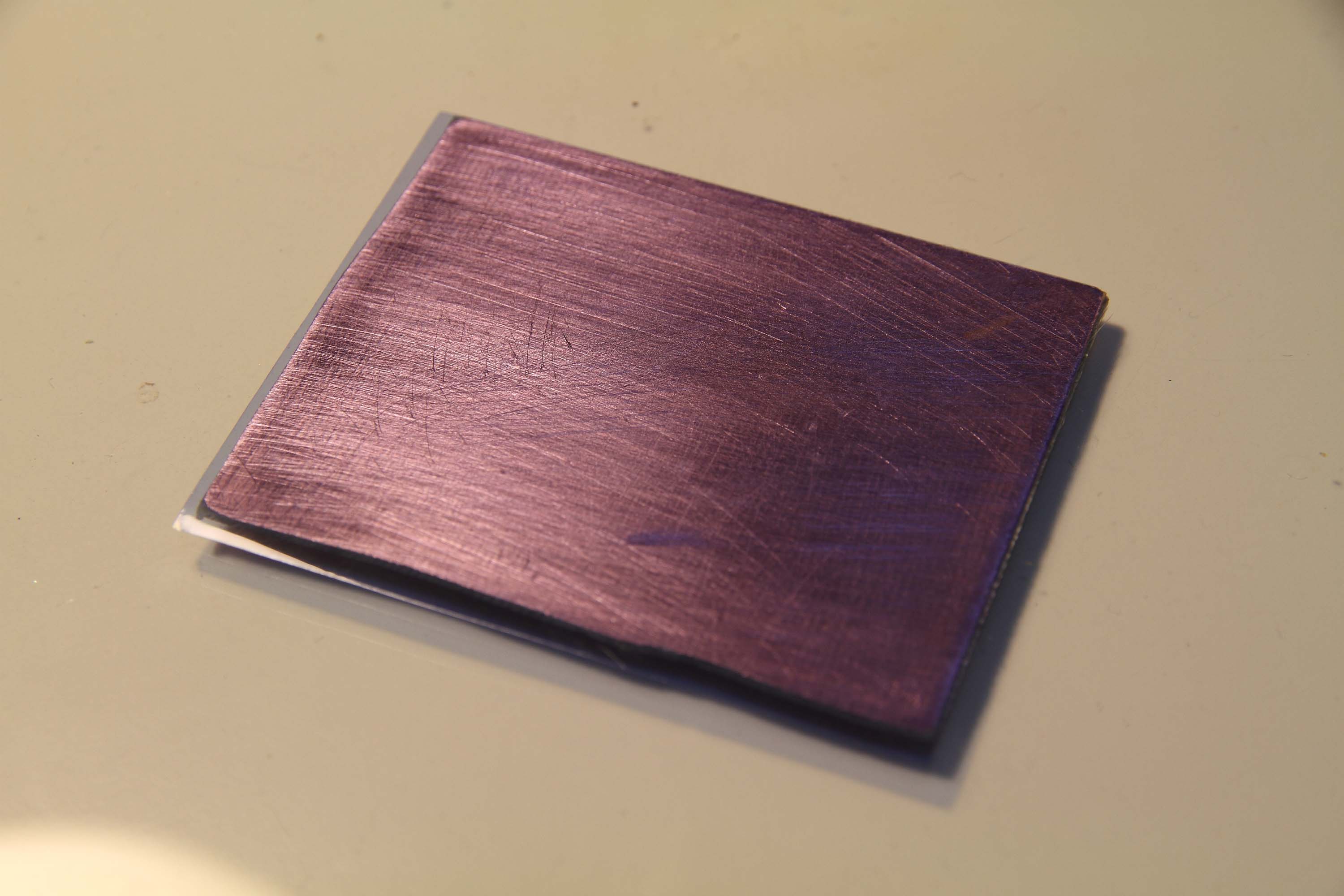

压平后的覆铜板与感光膜,注意不要留气泡。

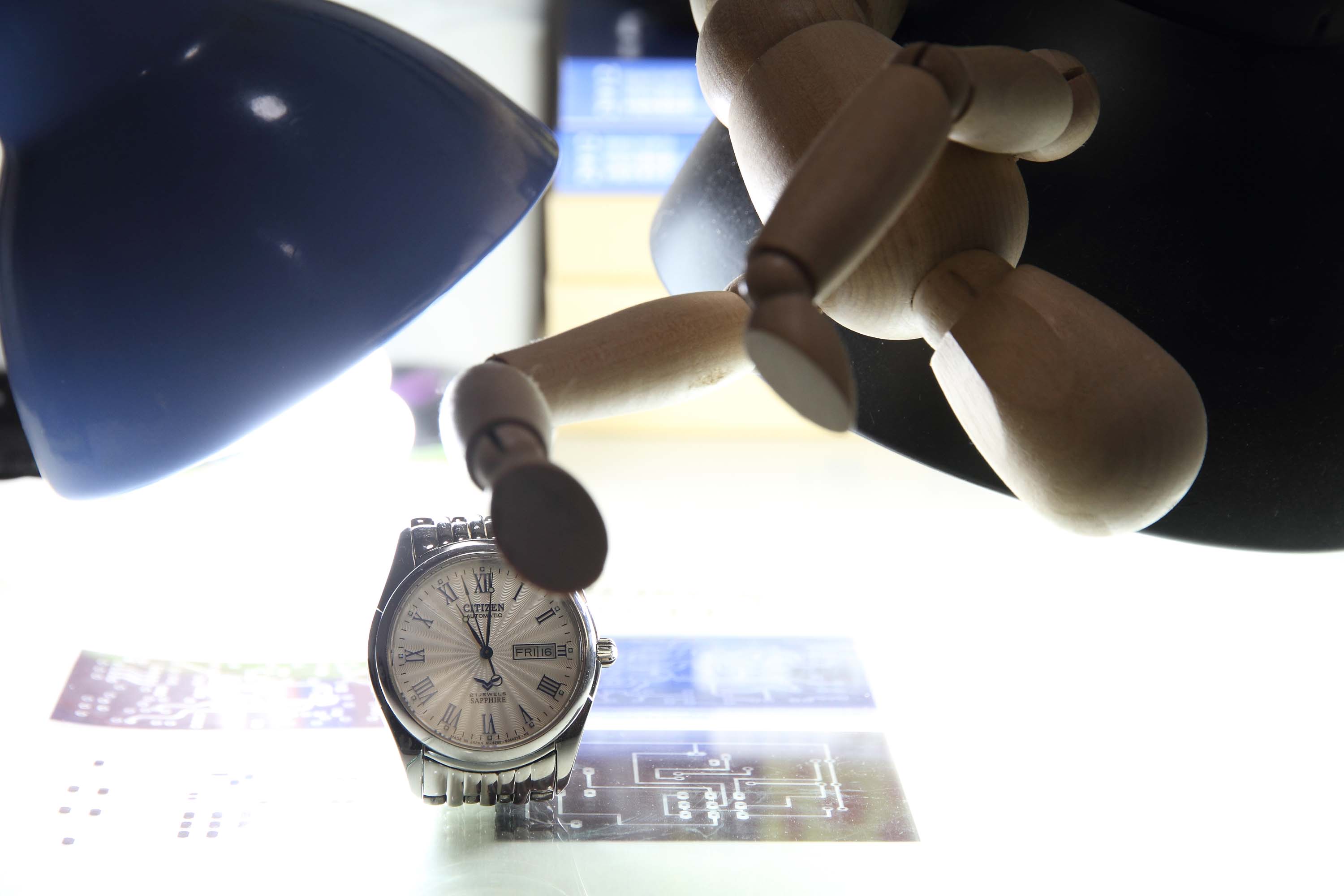

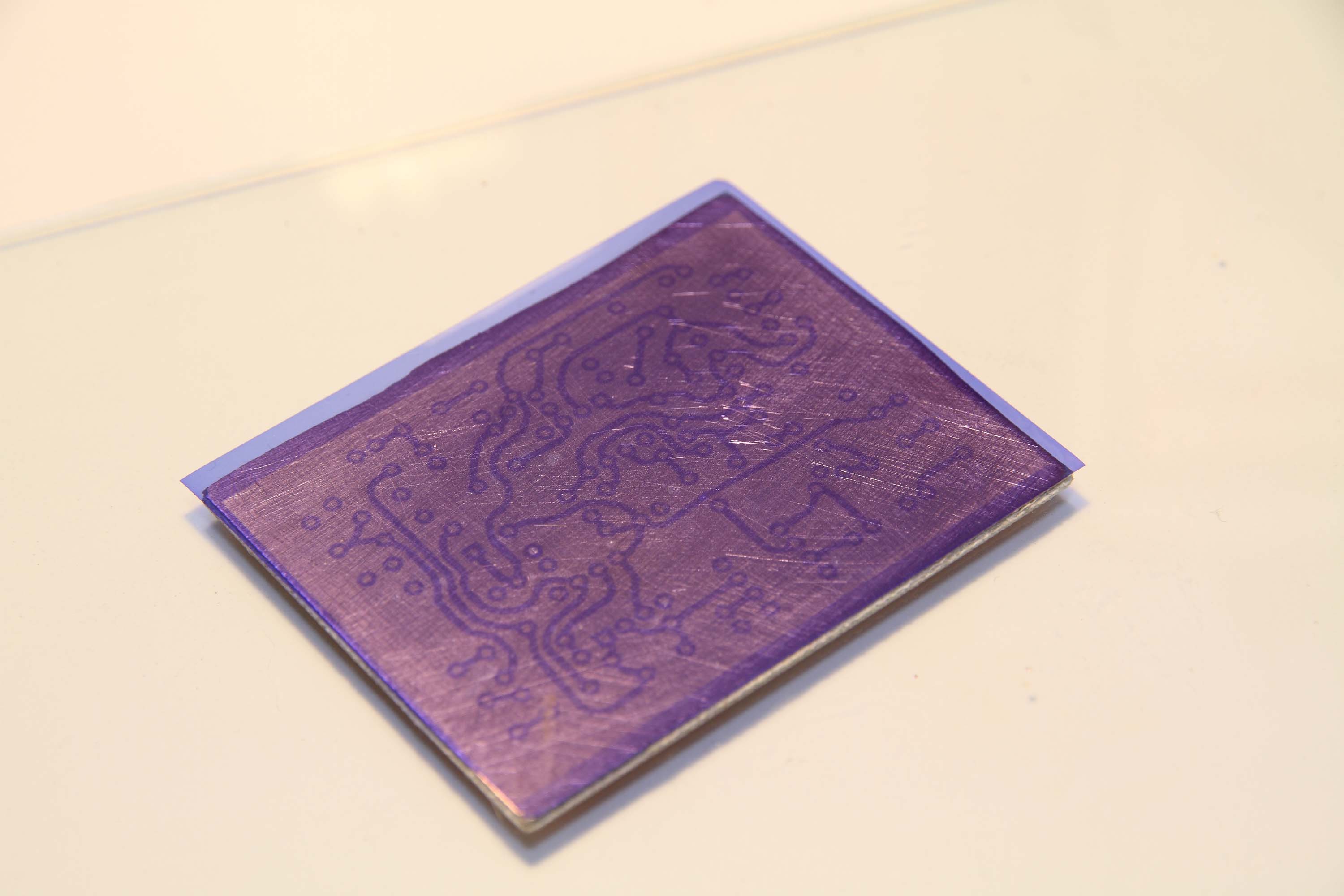

5.贴好感光膜就可以开始曝光了,把刚才打印好的菲林片放在覆铜板上方的对应为止,然后固定。你可以用胶带粘,也可以像我一样找块大玻璃压上。曝光最好是用紫外光灯,但是一般人家里都没那玩意儿,所以使用发白光的那种白炽灯代替,当然直接拿阳光晒也行,但是我没试过。
曝光时间是有要求的,如果曝光时间短了,转印不上去,曝光时间长了,感光膜又会脱落;具体的时长自己去尝试吧。我用的是两根儿15W的白炽灯,一般曝光8~9分钟左右。
感光膜的颜色会随着吸收光量的大小逐渐加深。

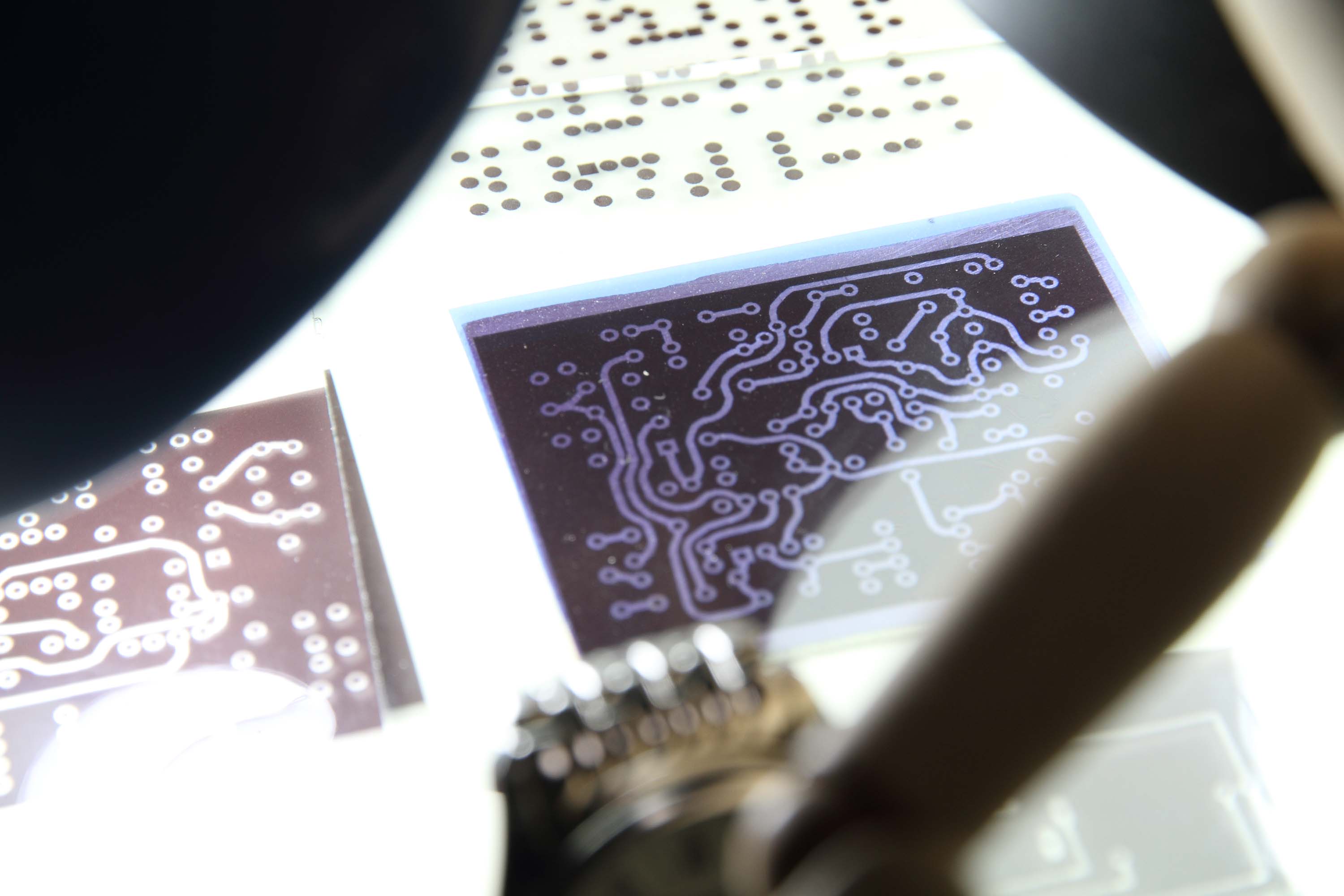

一前一后的颜色差别。
曝光完成后的覆铜板。

因为做的是双面板,所以继续弄背面
贴膜。
感光。





................................................................................分割线.....................................................................................

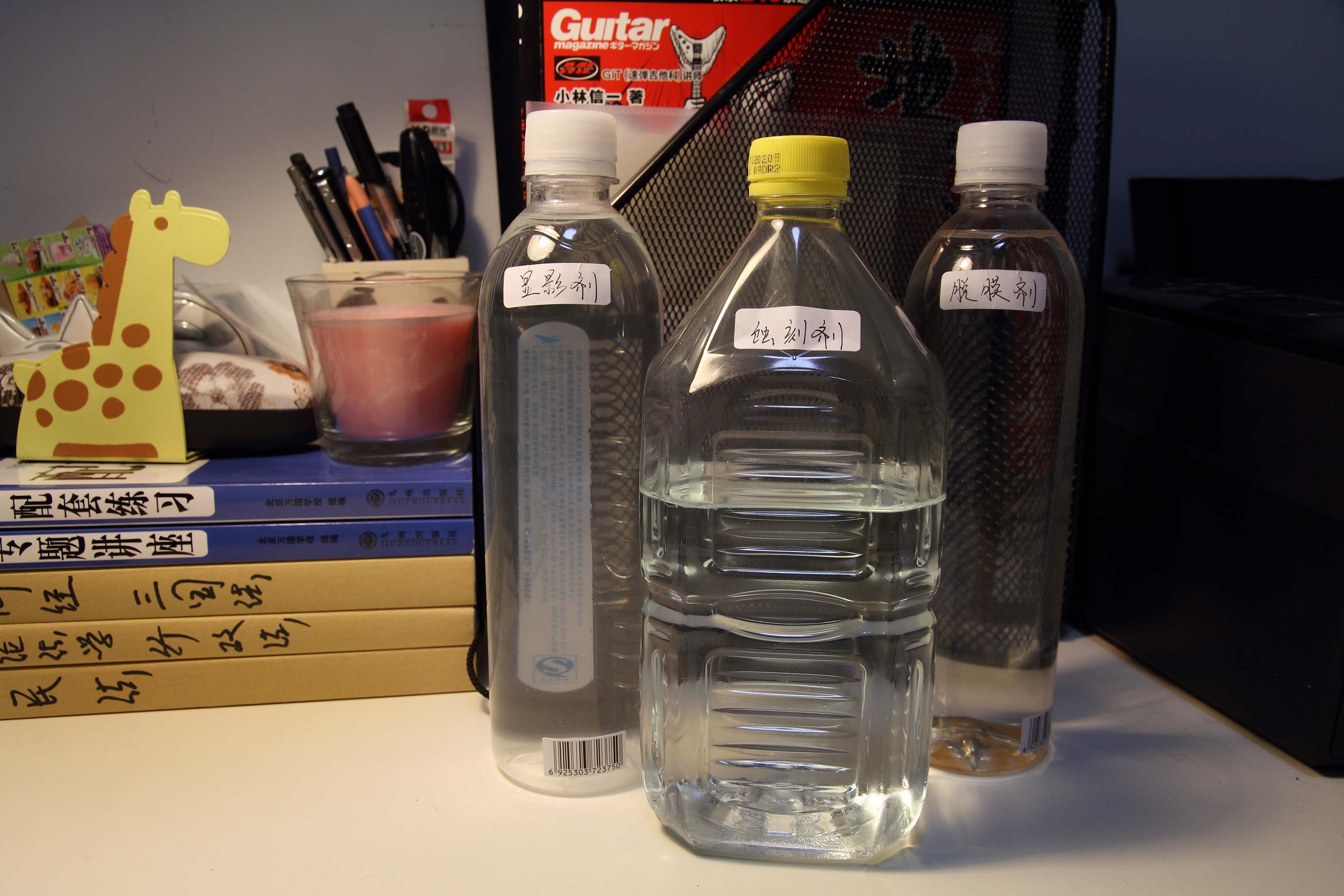

再次强调一遍,腐蚀过程中使用的几种药液都具有腐蚀性,操作过程中需要佩戴手套!
感光制板的腐蚀其实是三步:显影、腐蚀、脱膜;步骤虽然多,但是都很简单。

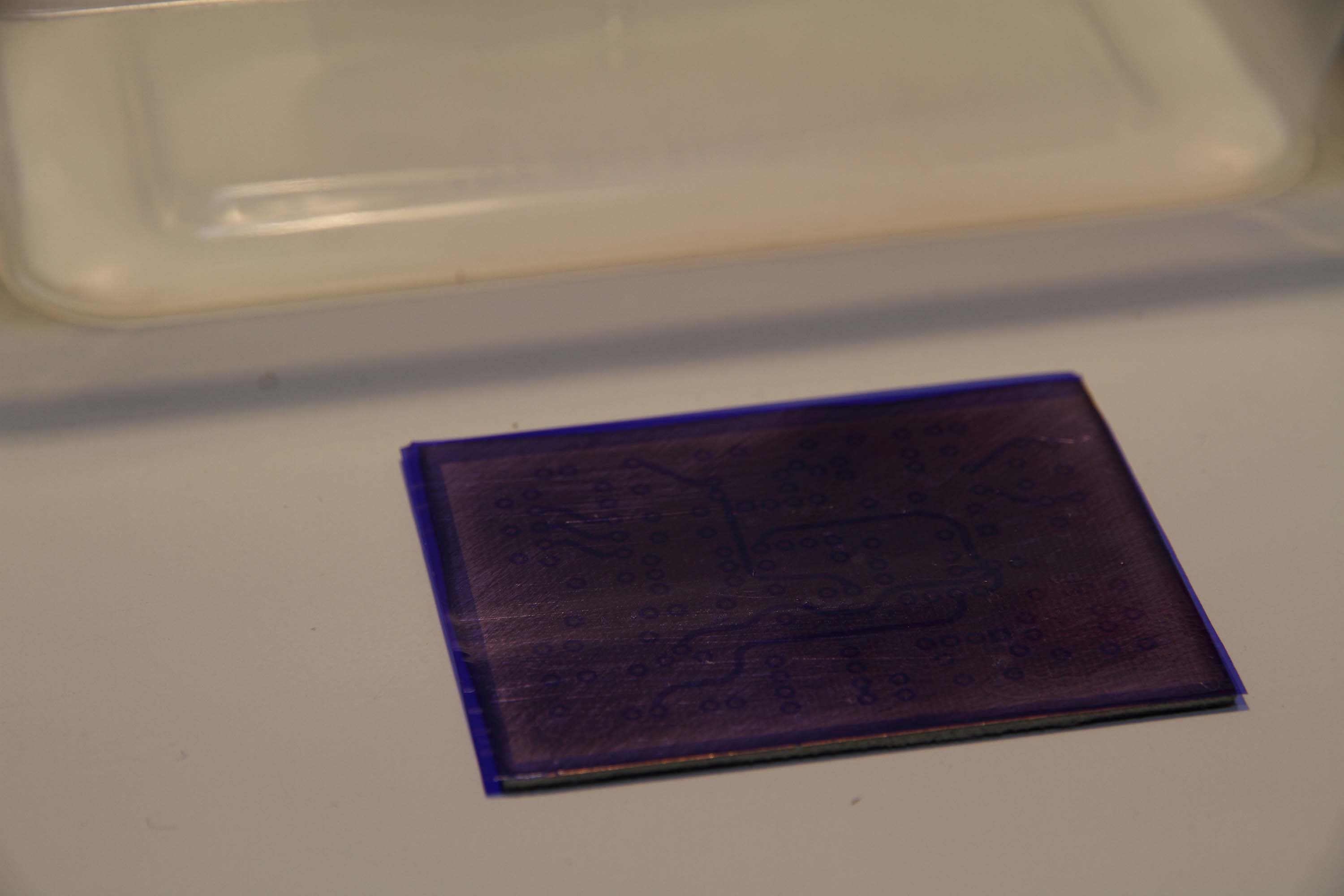

首先是显影,将刚才感光好的覆铜板撕去另外一面的保护膜,放入塑料盒中,倒入显影剂,液面盖过电路板即可。
撕好膜的覆铜板。

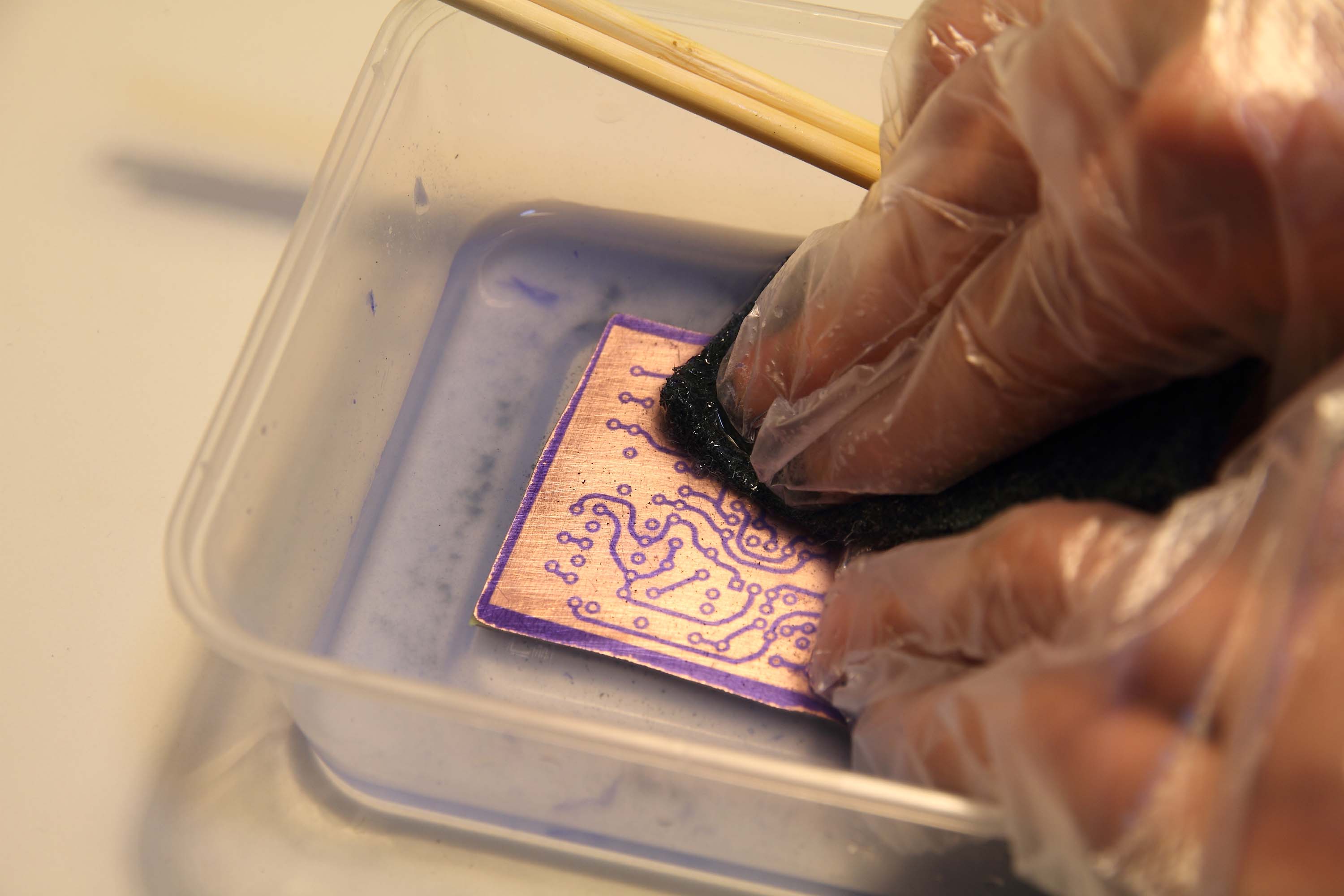

将塑料盒左右晃动约30秒之后,用百洁布或者硬毛的刷子反复擦洗铜板。这时在刚才感光过程中被遮住的部分便会脱落,只剩下线路部分。
一定要擦快点,不然感光部分的感光膜也会因为液体腐蚀的原因脱落。并且如果在上一步感光的过程中曝光时间过长,感光膜也会因为过硬而脱落。

擦完后,冲洗一下铜板,显影完成。
显影剂是不能留下二次使用的,使用后的废液应加水稀释倒掉。

因为要一边擦洗一边拍照的缘故,显影的时间有点儿过长了,导致部分感光层脱落,可以拿油性记号笔补一下线。

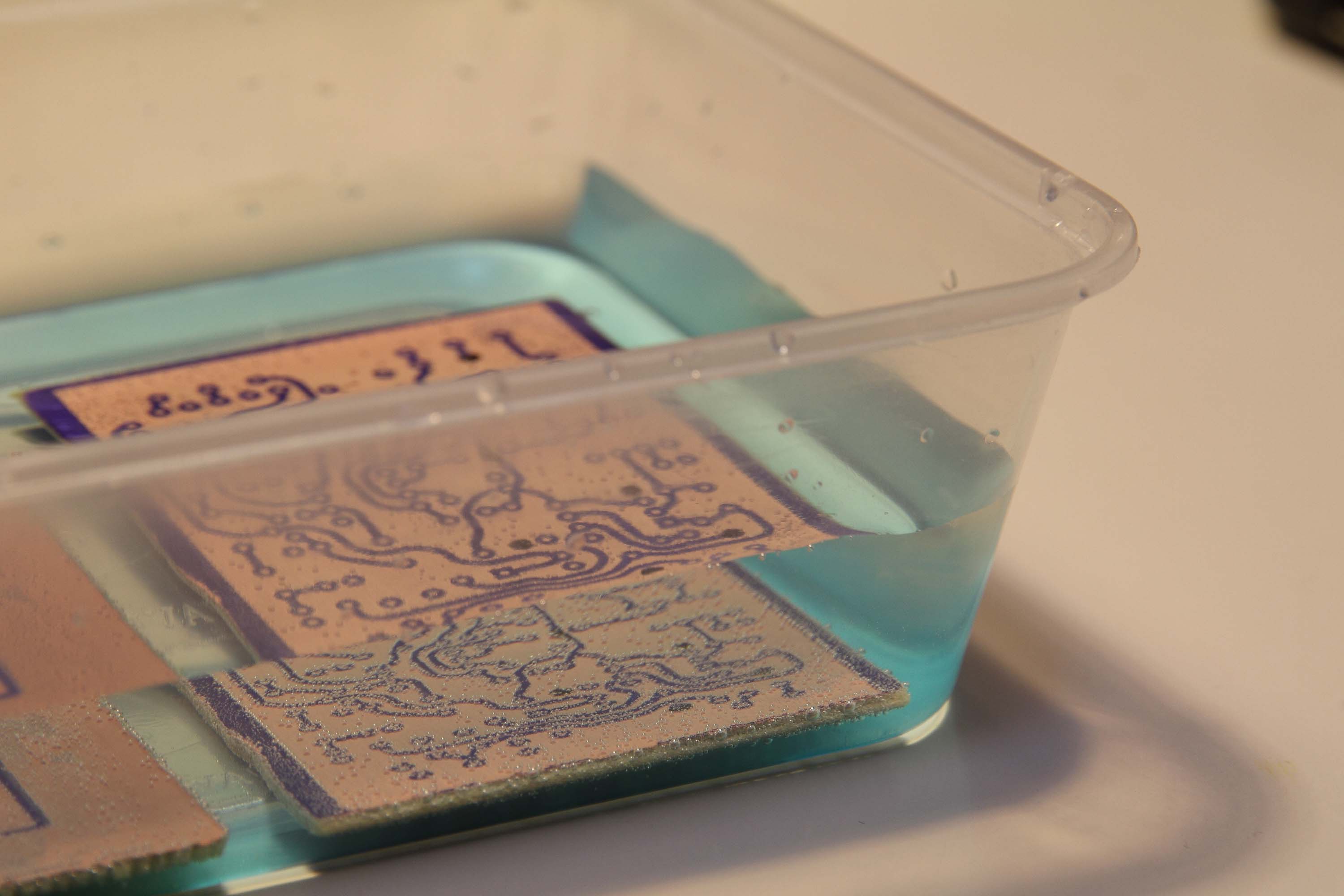

之后是腐蚀,同样把上一步处理好的铜板放到塑料盒里,倒入腐蚀液即可。
腐蚀液是可以反复使用的,用完之后倒回瓶内即可,但要注意密封保存。由于腐蚀液为酸性,如果要倒掉最好与后面要用的脱膜剂中和一下,因为脱膜剂是碱性,这样可以最大限度避免污染环境。

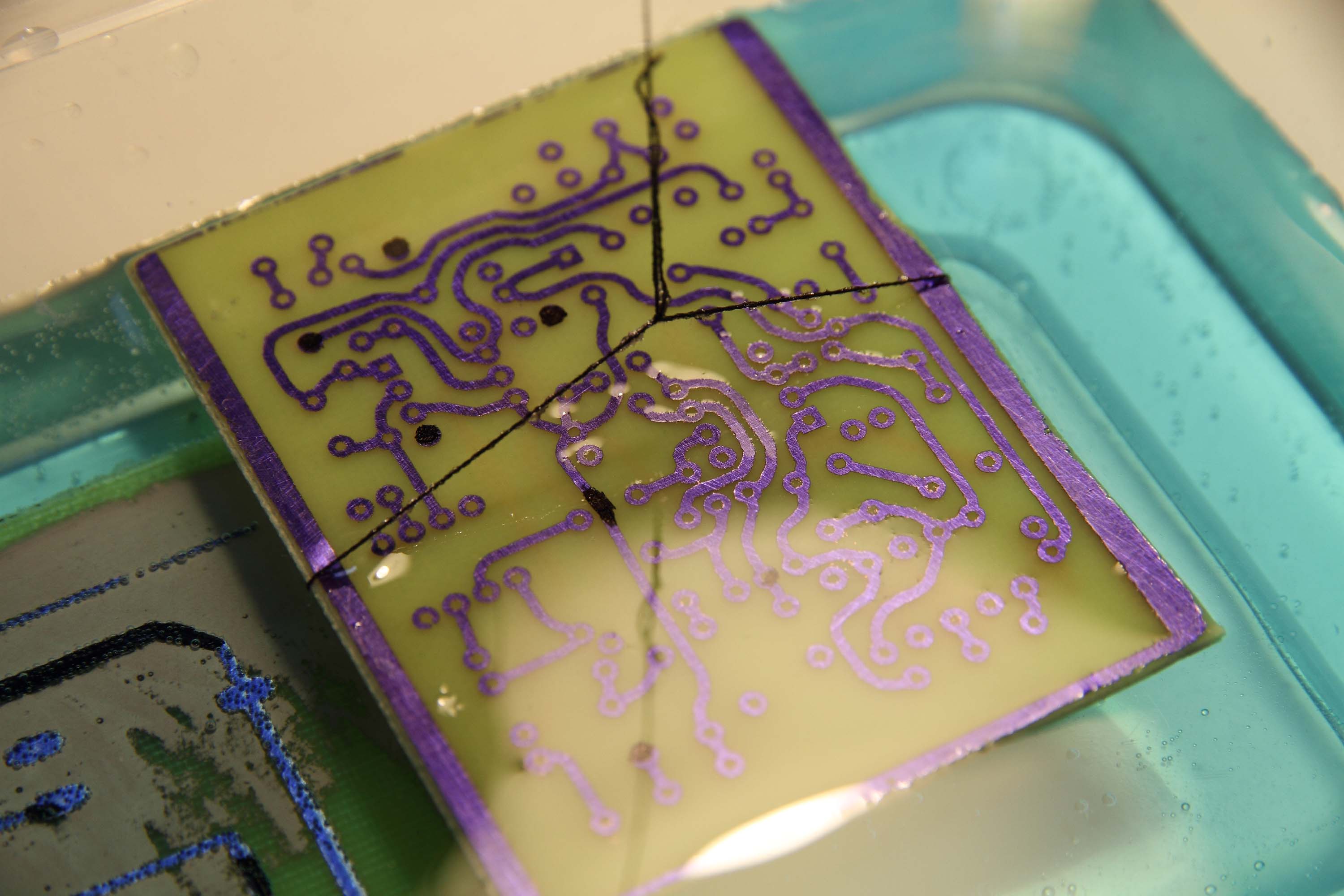

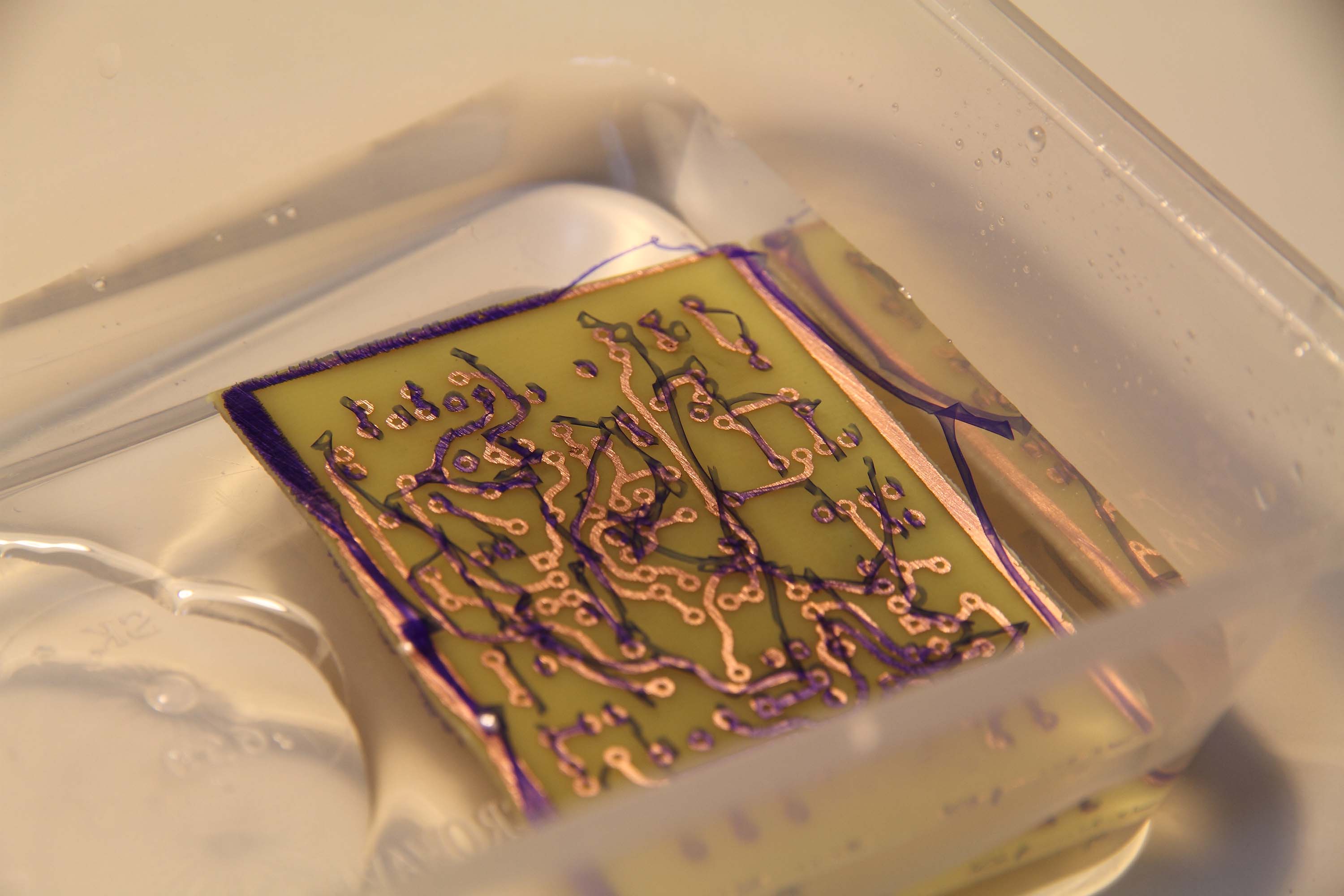

腐蚀液变蓝色,说明正在进行腐蚀。
10分钟后。

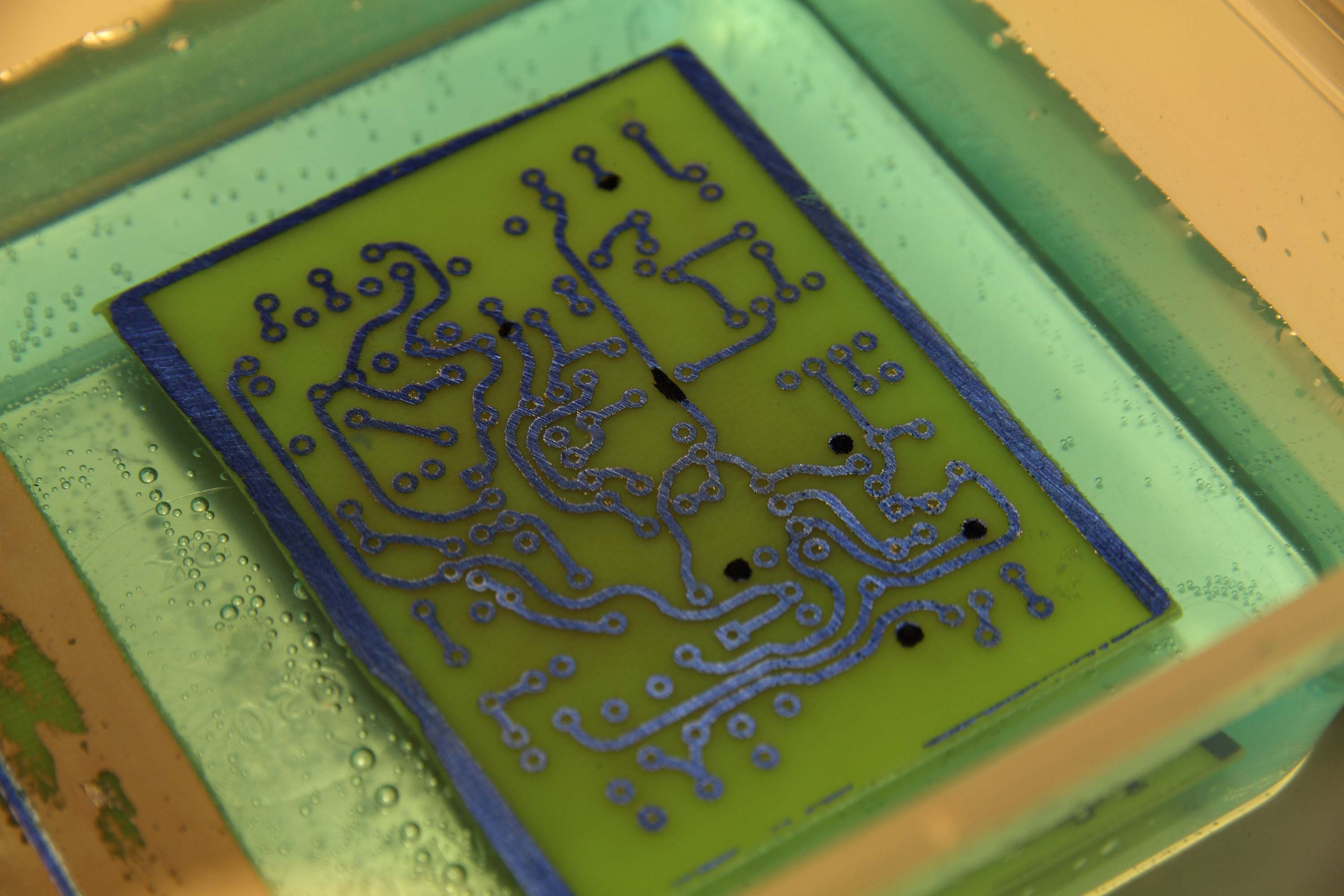

30分钟后,正面腐蚀完成,那些黑点儿是我用油性记号笔补的线。
背面还有一点儿没有腐蚀完,为了防止正面不该腐蚀的地方因为时间过长而被腐蚀,所以用线吊起来,只让背面接触腐蚀液。

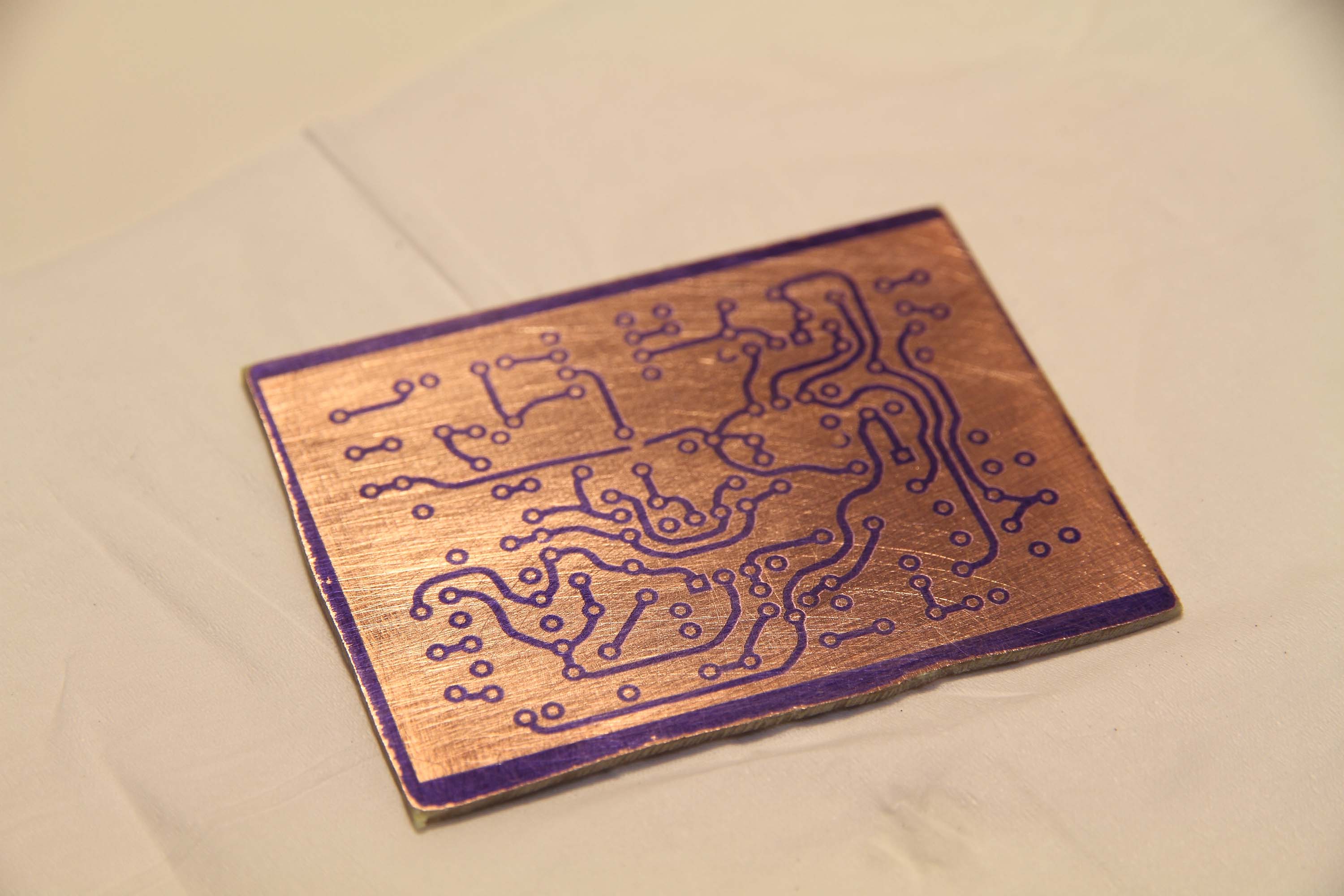

腐蚀完毕,用清水冲洗一下,可以用酒精擦掉记号笔的油印。

最后就是脱膜了,这一步跟上一步一样简单,塑料盒中倒入脱膜剂,它自己就会脱膜了(其实如果不使用脱膜剂用砂纸直接打磨一下,效果也是一样的)
脱膜剂不可留下二次使用,加水稀释后倒掉即可。

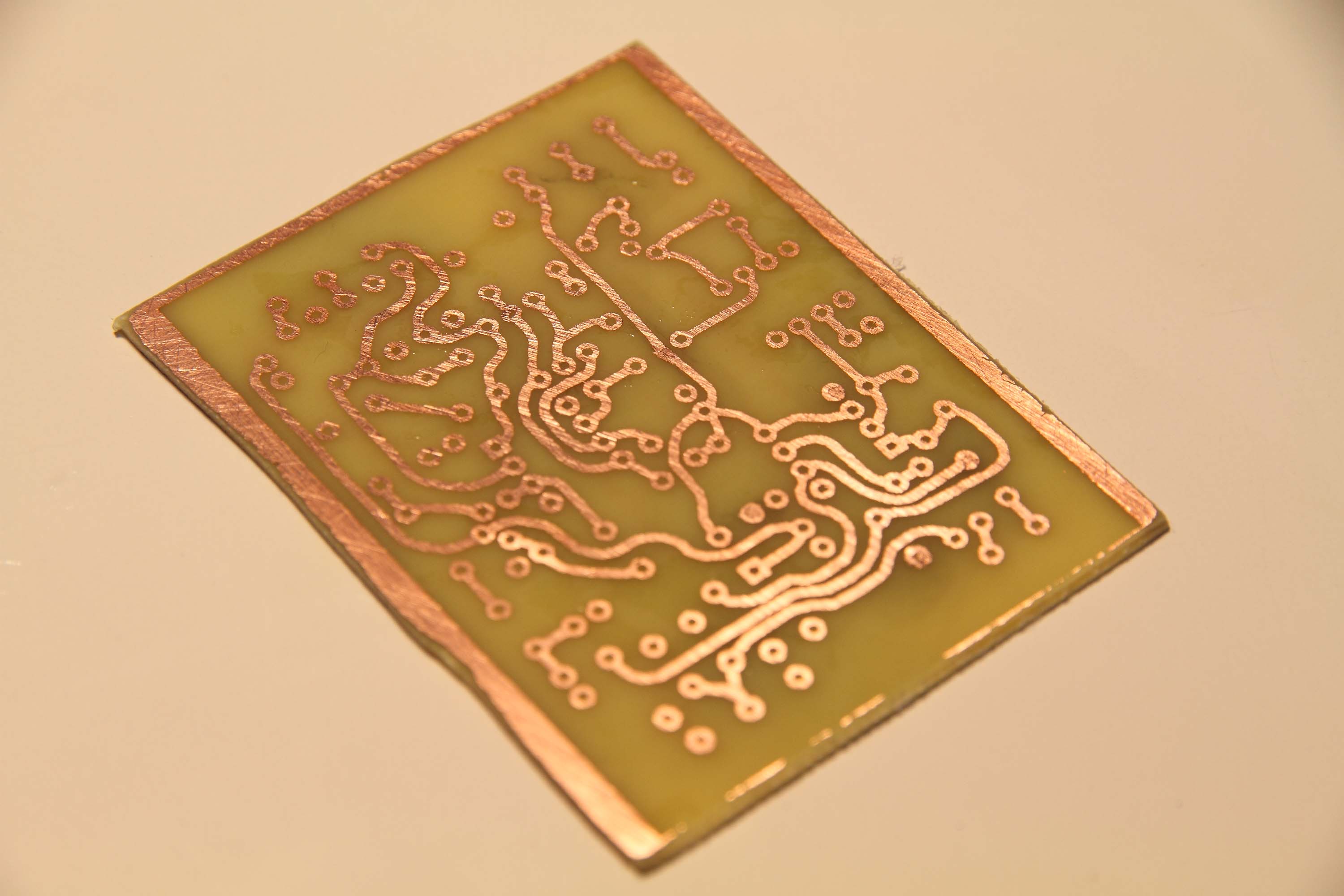

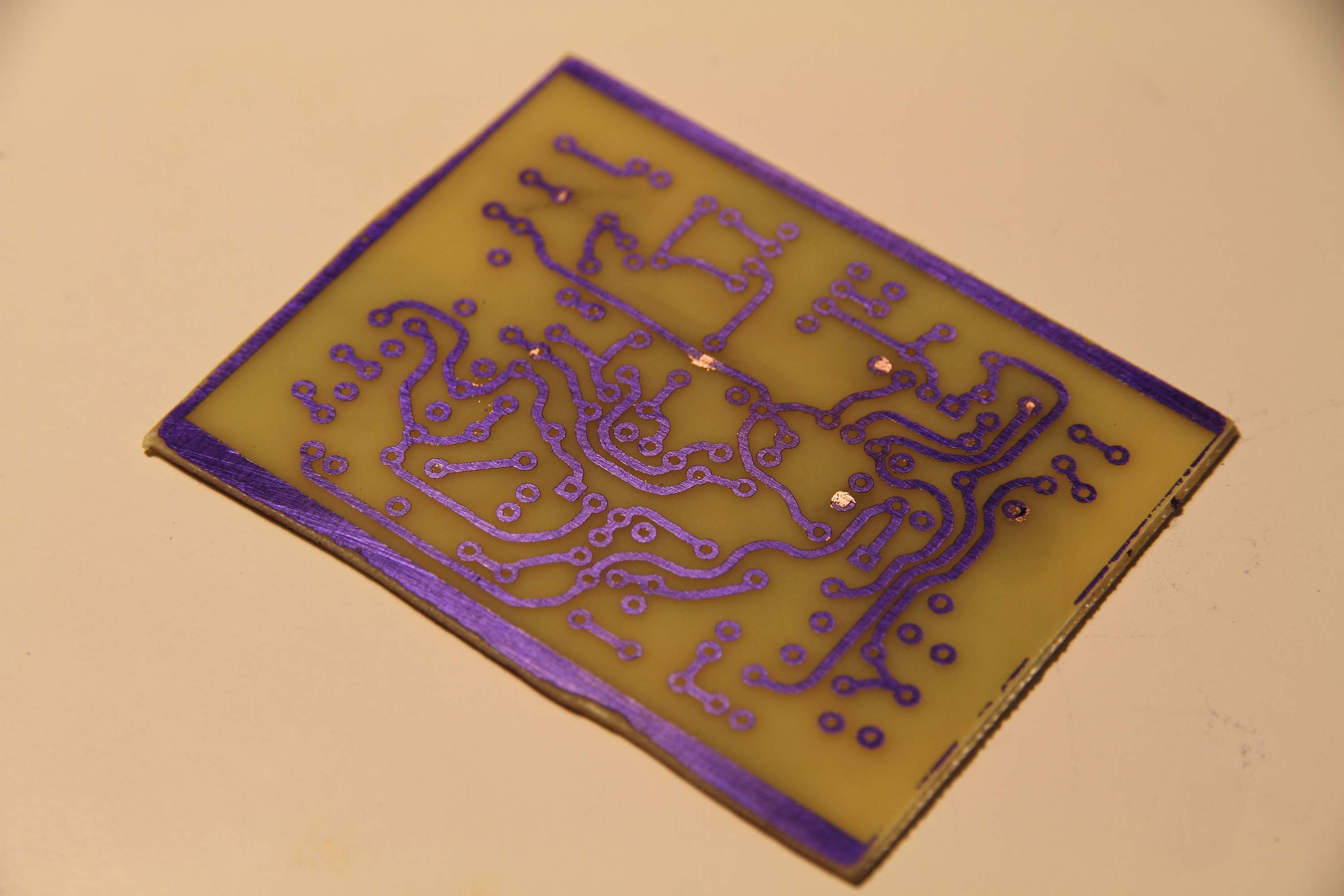

脱膜完毕,用清水冲洗一下,板子就基本上做好了。

到了这一步其实板子打好孔已经可以使用了,增加阻焊层无非就是增加电路板的使用寿命,但是估计等这个电路板用坏,你都不知道做了多少个效果器单块了,所以下面最后一步制作阻焊层是选做的。




................................................................................分割线.....................................................................................

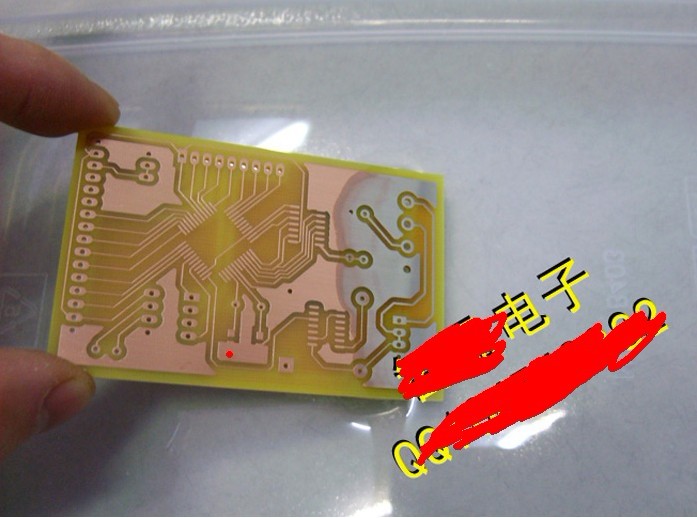

阻焊层制作

迟迟没有更新这一块是因为两个原因:第一是如果没有相应的紫外光灯,用光固化绿油做阻焊层技术难度太大。第二是阻焊层这个东西我个人理解确实不是太重要,因为阻焊就层就是起一个绝缘和抗氧化的作用,绝缘这一点儿在焊接的时候就可以避免让元件之间连电;至于抗氧化,我觉得没啥必要,等你制作好的PCB板氧化到不能用的时候,估计你效果器都已经做出来一箱子了。但是如果非要弄这个阻焊层的话,我这里推荐另外一种技术难度低到不能再低的做法,就是用化学镀锡的办法制作。说白了就是买镀锡液,把PCB板放进去泡一下立马就好了,这种做法的成本也比用绿油做阻焊低的多。至于它的原理解释可能比较抽象,放两张图上来自然就明白了。

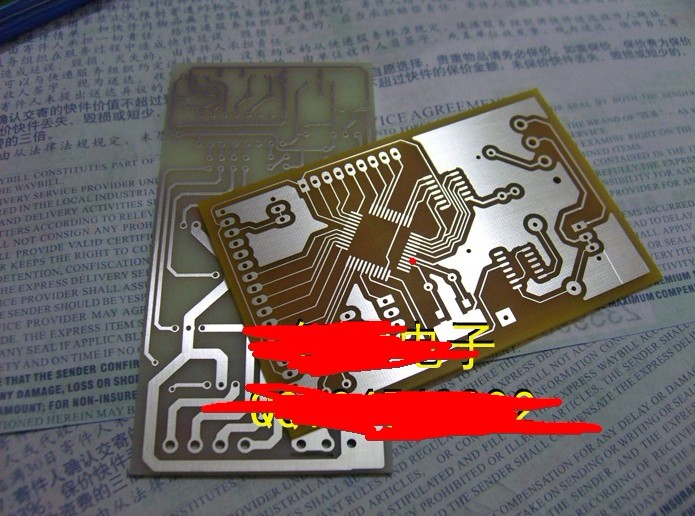

这是我找的网图,为了避免广告,我就吧水印给抹了。





















aoye
 楼主|
发表于 2012-3-6 23:33:12 显示全部楼层
本帖最后由 aoye 于 2012-3-26 03:33 编辑

电子元件以及电路板焊接篇:

(为防止被砖家喷,首先声明一下,本人对发烧级别的电子元件不是很了解,只知道一模一样规格的电容,普通的卖5毛钱一个,发烧级别的可能几十块钱都买不了,所以这里介绍的电子元件都是最基本的,价格也是最平民的)
针对效果器制作而言,常用的电子元件(只涉及直插类电子元件,贴片类电子元件不在其中)有以下几种:电阻、电容、二极管、三极管、功放IC、电位器、各种各样的开关元件等等。

1.电阻:主要用到的是1/4W精度1%或者精度5%的金属膜电阻。如果有经济条件许可的情况下可以使用功放制作专用的美国AB碳芯电阻。
电阻里面需要提一下的就是假如你在制作过程中,发现有一种阻值的电阻你没有,那你可以根据初中物理里面学的电阻串联的知识和手里现有的阻值的电阻来解决这个问题,即:R总=R1+R2+Rn;假如需要一根儿100k阻值的电阻,你可以串联两根儿50k阻值的电阻,或者一根20k一根儿80k阻值的电阻,从而得到100k阻值的电阻。
串联方法如下:

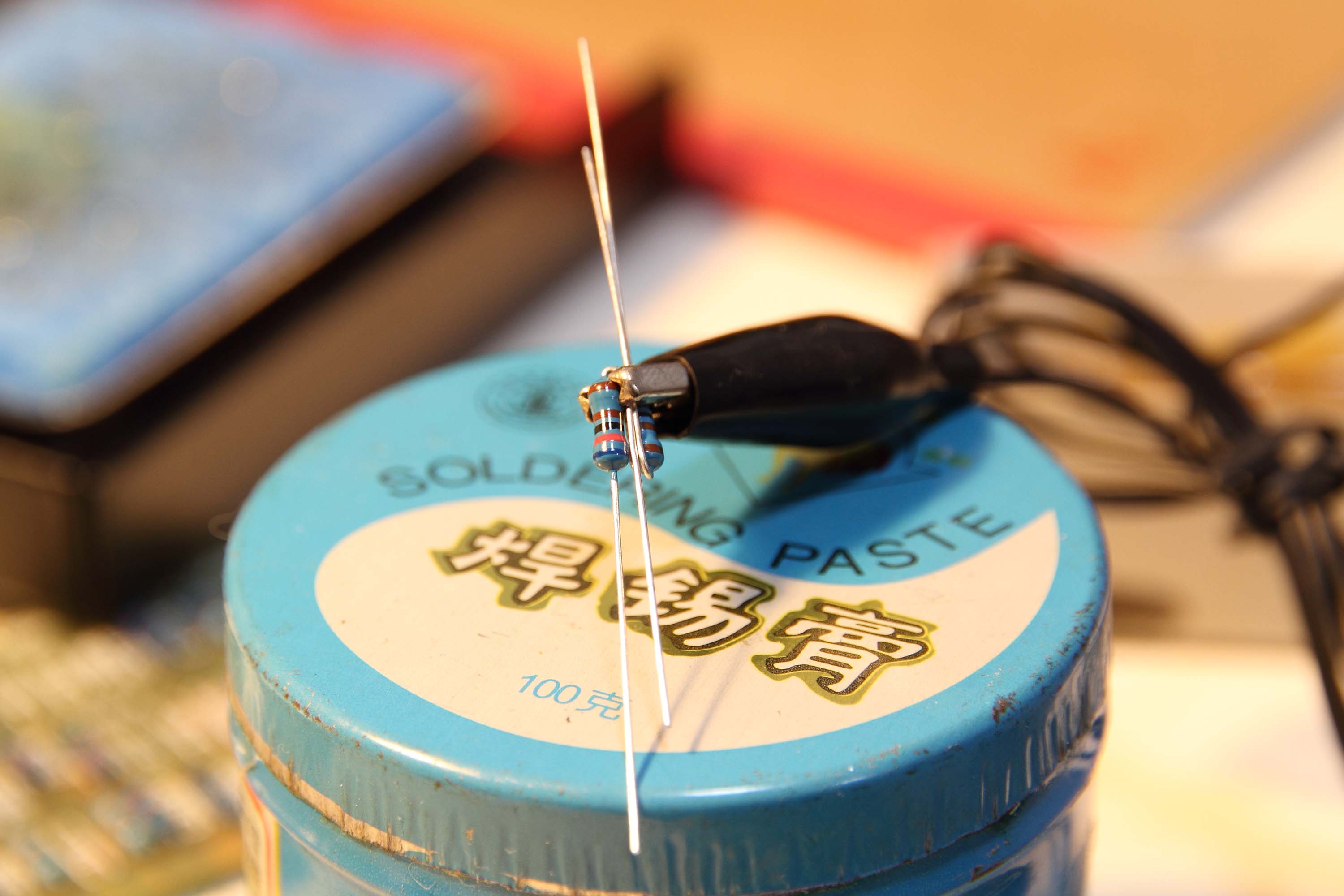

首先将两个电阻用小夹子或是什么东西头尾相接固定住,在连接处抹上一点点焊锡膏。
然后将电烙铁粘上一点儿焊锡,将两根电阻焊在一起,焊好后剪掉多余的针脚。
之后的焊接就跟普通的电阻焊接一样了。

2.电容:电容的分类有点儿多也有点儿杂,制作中最长用到的是瓷片电容、涤纶电容或CBB电容、电解电容。当然了,有条件的你可以用纸介电容或者处理音频专用的的电容,比如WIMA电容之类的。
在什么情况下选择什么样的电容,我想可以参照这样一种说法,就是:小于1000pf,使用瓷片电容;1000pf~1uf,使用涤纶或者CBB电容;大于1uf,使用电解电容。
电容容值的换算如下:1F=1000000uf,1uf=1000nf=1000000pf
有些电容的规格型号是用数字来表示的,比如:222。其中最后一位数字表示“0”的个数,前面的数字表示它的“值”。即型号222的电容是2200pf值的电容,根据上面的公式换算得知是0.0022uf值的电容;型号273的电容就是27000pf,换算得知是0.027uf;型号104的电容就是100000pf,即0.1uf;以此类推。
3.二极管:对于这个东西研究还不深,好像有整流二极管、稳压二极管等等的分类,它在电路中对声音的影响还是很重要的,有很多fuzzy类的效果器电路中是不含有功放IC的,处理声音的大部分任务都在二极管身上,因为研究的不是太透彻所以就说这些,说多了可能还会误导人。
4.三极管:同二极管,研究不深,不多做介绍。这里要说一点儿的就是,很多效果器里面使用的三极管都是国外才有的型号,比如2N5088之类的,这些在国内比较难买到,根据封装结构和功能,有些是可以用国产型号的电子元件来代替的,比如刚才说的2N5088就可以用国产的9104来代替。
二极管也是如此,假如在制作过程中碰到了不易买到的电子元件,可以在网上查一下封装结构和功能,寻找国产代替品。
5.功放IC:这个毫无疑问是效果器中的核心元件,像前面说的使用发烧级别的电阻、电容,其实理论上只能提高声音的处理能力,而对音质起决定性作用的,就是功放IC。至于它的工作原理,有兴趣的可以搜索一下相关内容,这里不作展开。
要提一点的就是功放IC如果直接焊接,很容易烧坏,所以务必使用IC座来保护功放IC,即焊接IC座,将功放IC插在IC座上;因为它的针脚很细很密,一旦在IC座上装错的IC元件,尽量使用IC起拔器来拆除,用手的话也可以,但是要均匀用力,不然IC的针脚断了就完了。
6.电位器:分单联电位器、双联电位器和n联电位器。它就是效果器上用来调节增益、音色什么的装置,不同阻值的电位器调节的范围和灵敏度也不同,发烧级别的电位器,一个甚至要几百块钱。
电位器是有线性的区别的,通常有指数变化型[A型]、直线变化型[B型]和对数变化型[C型]三种。
指数变化型[A型]:在开始转动时,阻值变化很大,而在转角越接近最大阻值一端时,阻值变化越小。阻值按旋转角依指数关系变化,适用于音响电路的音调控制电路。
直线变化型[B型]:其电阻体上的导电物质分布均匀,单位长度的阻值大致相等,电阻值的变化与电位器的旋转角度成直线关系,多用于分压;阻值按旋转角度均匀变化,适合于分压、单调等方面调节作用。
对数变化型[C型]:在开始转动时,电阻值变化转小,而在转角越接近最大阻值一端时,阻值变化越大。阻值按旋转角度依对数关系变化,这种型式电位器多用在仪表当中,也适用于音调控制电路。
效果器和音箱中常用的是A型和B型电位器。

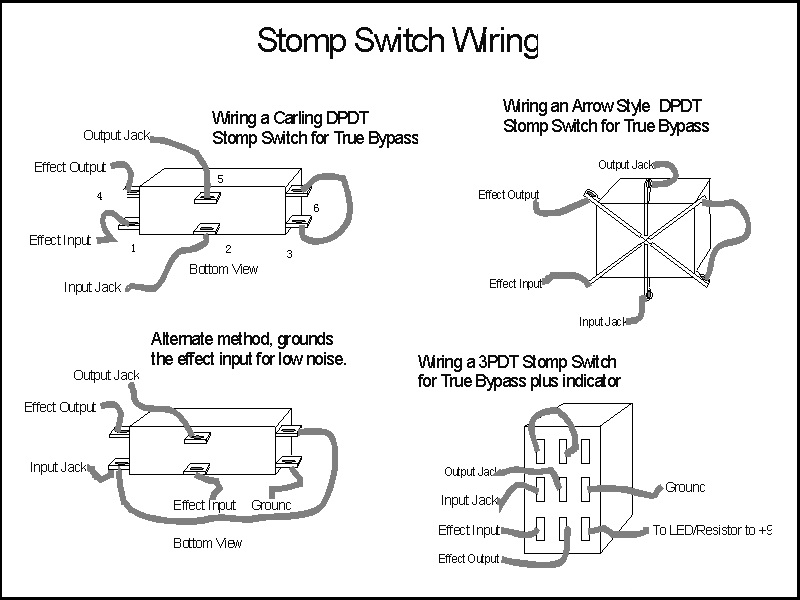

7.各种开关:常用的就是纽子开关和脚踏开关了。纽子开关就是控制电路通断的,这里重点是脚踏开关。脚踏开关常用到的就是6脚脚踏开关和9脚脚踏开关,其中9脚脚踏开关可以更简单的实现true bypass,即直通的功能(6脚脚踏开关也可以实现,但是就不能装指示灯了
啥叫true bypass?
就是一种开关方式,作用体现在多个效果器串联上,即关闭其中一个效果器,但让吉他信号以几乎无损的方式通过。说的再直白点儿就是虽然连接了这个效果器,但是在ture bypass模式下,信号直接从input接口在不经过效果器电路的情况下直接输出到output接口,方便了音色转换。具体看图:
脚踏开关还分有锁型和无锁型,区别在于无锁型的脚踏开关,踩下去是开,松开脚就关上了;有锁型的脚踏开关,踩下去是开,再踩一下才是关闭,效果器里一般使用有锁型的脚踏开关,但貌似哇音控制用的是无锁的。

最后总结一下,关于电子元件,其实没必要追求发烧,因为对音质起决定作用的是功放IC,别的元件理论上只是增强处理声音的能力,所以如果希望音质可以起到显著提升,换IC绝对比换其他元件来的实在。还有,购买电子元件的时候注意不要被坑啊,我第一次买电子元件是改高压闪光灯为低压灯的时候,那时候什么封装啊,电压啊之类的我什么都不懂,完了那老板电阻竟然卖我1块钱一根,5根电阻,2个光耦,2个三极管,一米的导线最后收了我21块钱,所以这里再次提一下电子元件的大概价格:
(以成都电子市场为例,全国都差不多,应该只会更便宜,不会更贵

电阻是1毛钱一根,电容5毛~3块(根据不同型号,发烧级别元件不含在内,后同),三极管5毛~2块,二极管5毛~3块,电位器3块~5块,功放IC3块~10块等等等等。
大家购买时注意防骗!


................................................................................分割线.....................................................................................




电路板焊接
图片式的东本来想自己做教程,但是弄完发现西理解起来不容易,思来想去最终还是决定放个视频教程吧。其实焊接这块真没什么好讲的,这个活儿是练出来的,多焊点儿东西,自然技术就上来了。
对于效果器来说,焊接的时候注意两点就可以了:第一是从最矮的焊起,比如说电阻二极管,然后焊高的元件,如电容什么的。
第二是焊接的时候电烙铁接触元件是时间不要太长,电阻还好说,如果是电容尤其是三极管之类的,跟烙铁接触太长就会被烙铁的高温烧坏,一般不要超过3~4秒便没有问题。


下面贴上焊接教程视频:





aoye
 楼主|
发表于 2012-3-6 23:33:13 显示全部楼层
本帖最后由 aoye 于 2012-3-10 18:51 编辑

音箱制作延伸及部分效果器音箱制作图纸

当你完成了几个效果器的时候,估计DIY效果器已经不能满足你了,这时候或者你想走向更高的层面,那就是DIY音箱。这里我并不太多涉及音箱方面的知识,因为我对音箱制作也才刚刚起步不久,有很多东西我自己也还不是很明白,这里所谓的延伸只能算是一个入门,更多的知识还需要你自己去寻找了。

首先要明白的就是吉他贝司用的音箱,跟我们平常生活领域里面认知到的音箱是不同的,应该说吉他贝司用的音箱在结构上更为简单。一般来讲,吉他贝司用的音箱是由:前级放大+功率放大(又称后级)+喇叭三部分构成的。
前级放大就是将吉他拾音器线路中输出的微弱信号进行整形放大,常常附带有音调和失真电路,这里一般可以理解成“音箱自带的效果器”。
功率放大(又称后级)就更简单了,就是把前级电路处理过的信号放大到足以驱动扬声器发声的大小,实现最终的电声转换。这就理解成把前级输出的Leve1的声音信号提高至Leve5。
喇叭方面,一般音箱用的都是纸盆喇叭,好像V30挺有名的,但是我自己制作的音箱是用的小区走廊上的吸顶喇叭。(我绝对不是顺的,绝对不是顺的,是它自己掉下来我捡回去的

由此可见,音箱在电路方面的制作上是没有太大难度的。即便是电子管音箱,说白了,比着电路图纸做,也是跟拼积木差不多容易,或者说可能是我研究的还不深吧。

举个例子好了,理论上最简单的音箱:
前级使用GT-2单块,将输出部分直接用导线连上一个功率放大的东西,比如话筒里的电路板,然后接上喇叭。
以上就完成了一个吉他贝斯的音箱制作。

我觉得比较难做的是音箱的箱体,因为这已经涉及到了木工活了,本人虽然很喜欢DIY,但是也不好弄的家里全是木头渣子,所以箱体一般都是拿纸箱代替,效果自然是差了点儿,有条件的同学可以自己尝试当一回木匠。当然了,如果你家附近有那种类似于定做家具的店,你完全可以给他们图纸,花点儿钱让他们帮你做箱体。
下面我推荐一个箱头,是个2W的小箱头,非电子管箱头,但是制作非常容易,家里自己练琴,音量那些绝对足够,电路图和PCB打样图那些都在附件里。





说到箱头,那就顺便解释一下,音箱分为一体式音箱和分体式音箱,其实结构都还是前级+后级+喇叭这样,分体式音箱就是为了方便演出和更换喇叭,所以把前级+后级整合到了一块,喇叭自己单独弄了一块,你把箱头和喇叭做到一个箱子里,那就是一体式音箱了,分开做就是分体式。
还有就是电子管音箱和普通音箱的区别,这个没什么太多需要解释的,前者对声音的处理(失真那些)是通过电子管来实现的,这种声音更加温暖,也更讨好耳朵,造价自然更高;后者就还是用功放IC那些来处理声音,造价低,功耗也低,貌似寿命也更长些。其实不能说哪个好哪个不好,至少我觉得电子管音箱在家里用是不现实的,功率太高,估计你一开音响,整个单元的人都要过来敲你家门了。

还要说的就是一个东西,耳放,其实耳放就是音箱结构里面“喇叭”那个部分,你在制作音箱的时候,可以顺便整合一个耳放进去,这样戴耳机练琴也不错。

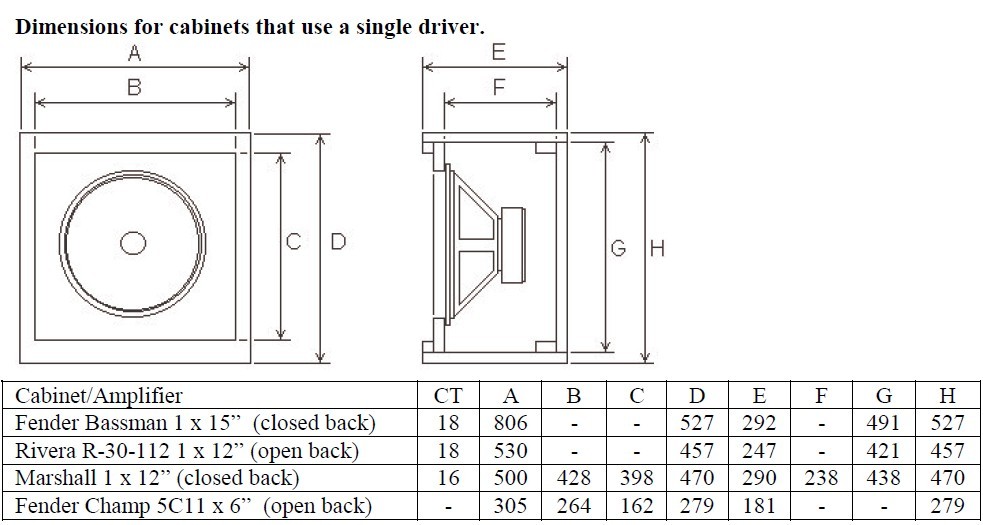

下面的附近其中一个是刚才推荐的2W箱头的图纸,剩下的是各种箱体的制作图纸,各位有选择性的去下吧。
2W箱头.pdf (1.4 MB, 下载次数: 35)
回复 支持 1 反对 0

使用道具 举报

aoye
 楼主|
发表于 2012-3-6 23:33:14 显示全部楼层
本帖最后由 aoye 于 2012-3-10 00:30 编辑

个人制作心得以及若干补充(会一直补充)

1.其实上面讲的那些制板什么的主要就是为了成品板的美观,假如你是个不拘小节的豪放派,并且你有足够的耐心和细心的话,我这里再补充一个更为实用的做法,就是利用洞洞板制作PCB电路。洞洞板貌似是学电子的拿来做电路实验用的,特点就是有很多洞,如果你觉得制板麻烦,就可以只通过焊锡和洞洞板去制作你想要的效果器电路,但是要注意不要连电了,不然容易烧坏元件。

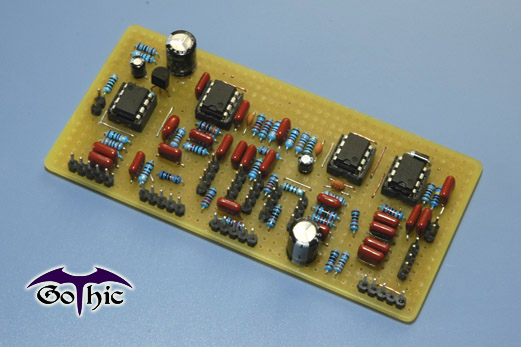

某强人用洞洞板做的GT-2,那走线看的我实在是眼花缭乱。
200651212513785732.jpg 20065121252166028.jpg

2.说到GT-2,其实它整体制作起来是没什么难度的,只是有一个元件比较难买,就是那三个波段开关,因为这种开关的逻辑结构很特别,是一对三的。我这里可以提供一下具体的型号,便于打算制作GT-2的同学购买。


3.如果你买的是恒温电烙铁,那焊接的最佳温度应该是350°左右,并且再次强调一遍,烙铁留在元件上的时间不要超过3秒(不论什么元件,不然烙铁的高温容易烧坏元件,最好用IC座保护功放IC。

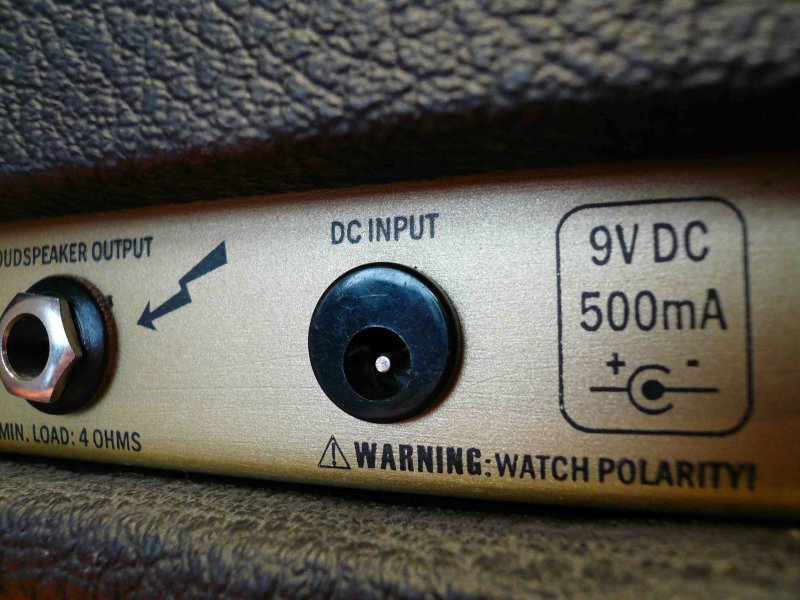

4.很重要的一点,一般效果器都是使用9V电池供电的,但是你在DIY的时候如果设计了外部供电,就是说拿变压器把220V转成9V的电源,那一定要注意,电源的输入端,是外正(极)内负(极),还是外负(极)内正(极)的,效果器使用的外接电源(我见过的)都是外正内负的,但是一般的外部电源都是外负内正,如果你错误的使用了电源,你的成果将被烧毁。


评分

参与人数 1金钱 +20 存在感 +5 收起 理由
bt4200 + 20 + 5 心得GT2那小管子太容易烧啦,一定要买一堆1.

查看全部评分

绵羊 发表于 2012-3-7 01:19:22 显示全部楼层
留着给做弱电的老爸看
aoye
 楼主|
发表于 2012-3-7 01:30:41 显示全部楼层
回复 绵羊 的帖子

晕,本身打算全部写完再发表的,难道点错了?
kaibasetoltx 发表于 2012-3-7 02:48:02 显示全部楼层
看到好多坑~恩…纯技术帖一定要顶 很详细啊
您需要登录后才可以回帖 登录 | 加入我们

本版积分规则

无图版|小黑屋|手机版|站点统计|捐助本站|现代音声文化研究会 ( 浙ICP备16018932号-2 )

© 2001-2013 Comsenz Inc.  Powered by Discuz! X3.4
